Visio2016使用“默认有箭头连接线”方法

来源：互联网 2023-02-21 17:57:29 240

在使用visio2016绘制流程图时，默认连接线不带箭头，不利于清晰地表达框图的逻辑关系。这篇经验介绍一个使用“默认有箭头连接线”方法，每一个绘制的连接线都是带箭头格式，可以选择多种箭头样式，方便逻辑框图绘制。

工具/原料

Visio2016

方法/步骤

打开Visio2016，新建一个基本流程图形状的文件，进入编辑界面。选择开始-工具-连接线工具，在页面中任意画一条连接线。这是Visio2016默认的连接线，不带箭头。

Visio2016使用“默认有箭头连接线”方法

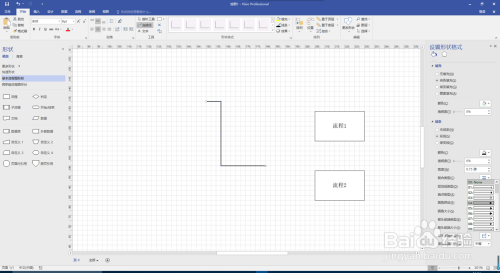

鼠标选中刚刚绘制的连接线，右击连接线，选择“设置形状格式”。以设置末端缩进实心箭头为例，在右侧“设置形状格式-线条-箭头末端类型”中，选择“05-缩进实心箭头”。

Visio2016使用“默认有箭头连接线”方法

2该信息非法爬取自百度经验

在页面左侧，选择“形状-模具-更多形状-我的形状-组织我的形状”，弹出一个文件窗口，打开里面的“收藏夹.vssx”文件。

Visio2016使用“默认有箭头连接线”方法

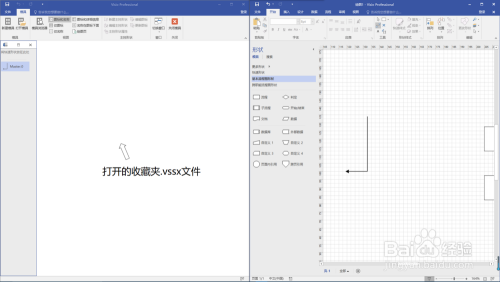

在打开的“收藏夹.vssx”文件中，选择“模具-新建模具”。将之前新建流程图文件中更改好的带箭头连接线复制到此处，可以看到“收藏夹.vssx”文件左侧出现了带箭头的“Master.0”快速形状，关闭文件选择保存。（图中是两个窗口，左边窗口是新打开的收藏夹.vssx”文件）

Visio2016使用“默认有箭头连接线”方法

回到一开始编辑的基本流程图文件，选择页面左侧“形状-模具-更多形状-我的形状-收藏夹”，页面左侧形状栏中显示出我们刚刚添加的带箭头形状Master.0。先单击开始-工具-连接线工具，再单击此形状Master.0，我们绘制的连接线就是全部是末端带05型箭头的了。

Visio2016使用“默认有箭头连接线”方法

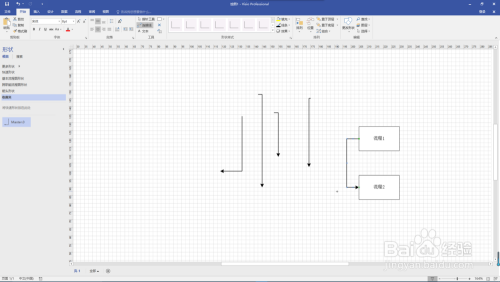

如果需要其他类型的连接线，可重复上述步骤，添加新的形状。注意编辑“收藏夹.vssx”文件时要关闭Visio2016中页面左侧“形状-模具-更多形状-我的形状”中打开的收藏夹。如图所示，Master.1是新添加的首末两端均带有05型箭头的新形状，以此汇出的连接线均为此类型，不必再挨个连接线修改其形状。（图中左侧窗口仍为编辑好的收藏夹文件，右侧窗口是之后打开收藏夹的流程图绘制文件，可自由在两种箭头类型连接线间切换）

Visio2016使用“默认有箭头连接线”方法
