用了这么久的SolidWorks,笔者发现它竟然将拉伸命令给拆分成了两个命令,一个是拉伸凸台/基体,一个是拉伸切除,这一点让我觉得没有必要。原本笔者是不想说这点的,但是谁让笔者今天演示的功能与这有关的,笔者就不免吐槽了几句,别介意。
好了,以上全是废话,下面才是正题,其实就是分享一下SolidWorks中的这个“拉伸切除”命令的使用,怎么用这个命令将实体拉伸出孔来。
打开SolidWorks软件,新建一个“零件”文件
先用“拉伸凸台/基体”命令造一个长方体作为演示所用。

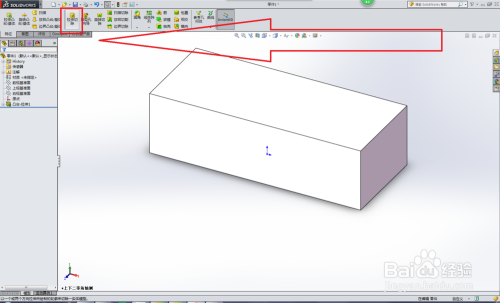

点击“拉伸切除”命令图标,激活这个命令。

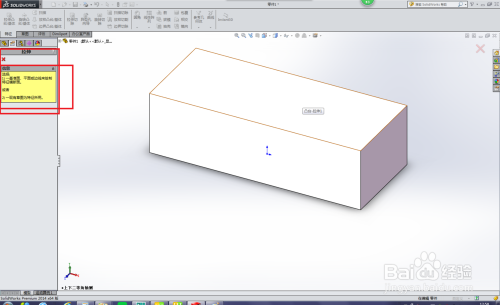

这是点击“拉伸切除”之后,弹出的对话框,注意看它的“信息”,主要是选择平面画草图。笔者点击的是上表面。
一点击上表面,软件就进入到草图界面,但是实体没有任何变化,没有向UG、Pro/e它们一样自动变换视图方向,所以需要我们自己调整视图方向,否则这个角度画图,很别扭。
如下图所示,鼠标左键先点击1号红色框选,然后点击2号红色框选,就完事了。
随便画一个图形,笔者为了省事(偷懒),随手画一个圆。

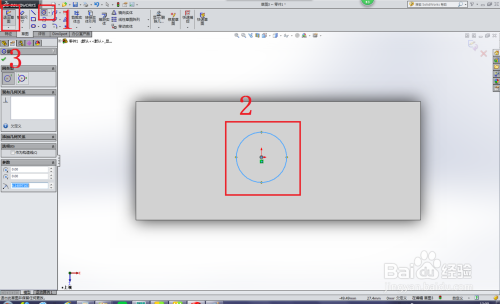

这里有三个操作,如下3个红色框选:
1、激活“圆”命令图标
2、随手画一个圆
3、退出草图
退出草图之后,实体也没有自动变回三维视角,所以还是得我们自己调整视角。

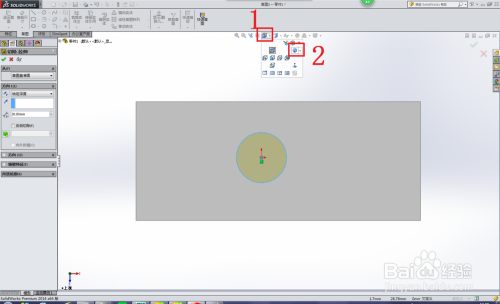

调整视角步骤:
1、鼠标左键点击1号红色框选
2、鼠标左键点击2号红色框选

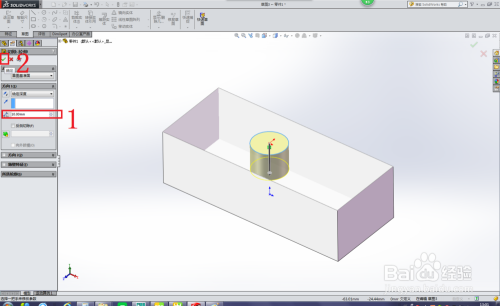

视角调整完毕,看起来就直观多了,按下图所示,设置拉伸参数,点击√完成拉伸。
如下图所示,拉伸孔就造好了。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考!
