Pro/e5.0如何创建一个黄颜色的小夹子模型
来源：互联网
2023-02-21 19:29:21 版权归原作者所有，如有侵权，请联系我们
Pro/e5.0如何创建一个黄颜色的小夹子模型？
说明一下，这里的小夹子只有主体部分，
没有装配哦！！！
工具/原料
- 电脑
- Pro/e5.0软件
方法/步骤
如下图所示，
打开Pro/e5.0软件，
新建一个实体零件文件。
如下图所示，
1、点击工具栏中的“拉伸”图标，激活“拉伸”命令，
2、软件左上角控制栏点击“片体”图标，（一般默认的都是实体）
3、点击“放置”，
4、点击“定义”，
5、点击“FRONT面”为草绘平面，
6、点击“草绘”按钮。
如下图所示，
进入到草绘环境，
1、点击“直线”图标，画直线部分，双击修改尺寸
2、点击“圆”图标，画一个圆，与纵轴相切，与斜线相切，
3、点击“中心线”，过坐标原点画纵向中心线，过圆心画横向中心线，
4、点击“裁剪”，将圆裁剪成圆弧，
5、点击“圆弧倒角”，画圆弧倒角，双击修改尺寸，
6、利用鼠标左键 CRTL键选中所有的实线，然后点击工具栏中的“镜像”图标，再点击纵向中心线，
7、点击“√”，完成并退出草绘。
如下图所示，
看软件左上角控制栏，
设置拉伸距离150（看着给），
在软件右上角点击“√”，完成并结束本次操作。
如下图所示，
1、鼠标左键选中刚刚拉伸成的片体，
2、点击标题栏中的“编辑”，
3、在其子菜单中点击“加厚”，
4、软件左上角控制栏设置厚度为2，
5、看着和预览效果，调整方向，
6、软件右上角点击“√”，完成并结束本次操作。
如下图所示，
执行【拉伸——放置——定义——红色四角星所在的实体——草绘】。
如下图所示，
进入到草绘环境，
首先激活“类型”命令，将实体边线显示出来，
然后激活“直线”命令，画两个三角形，
然后激活“等约束”命令，将两个三角形约束成两个相等的等边三角形，
然后标注尺寸，
最后“√”，完成并退出草绘。

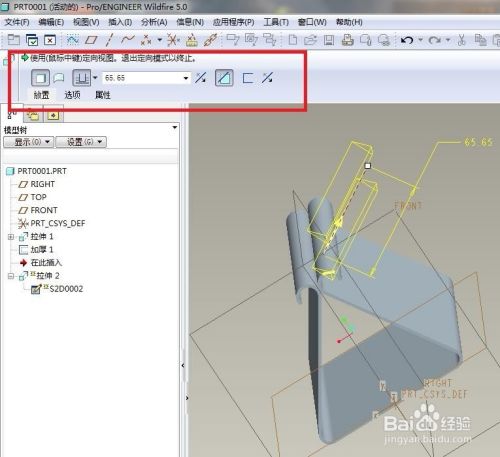

如下图所示，
软件左上角控制栏，
看着预览的效果决定是否需要调整方向以及更改拉伸距离，
点击“去除材料”图标，
软件右上角点击“√”，完成并结束本次操作。
如下图所示，
1、鼠标左键选中刚刚的拉伸特征，
2、点击工具栏中的“镜像”图标，激活“镜像”命令，
3、看软件左上角，选择“RIGHT面”为镜像平面，
4、软件右上角点击“√”，完成并结束本次操作。
如下图所示，
给实体中所有边线倒一个合适的圆角。

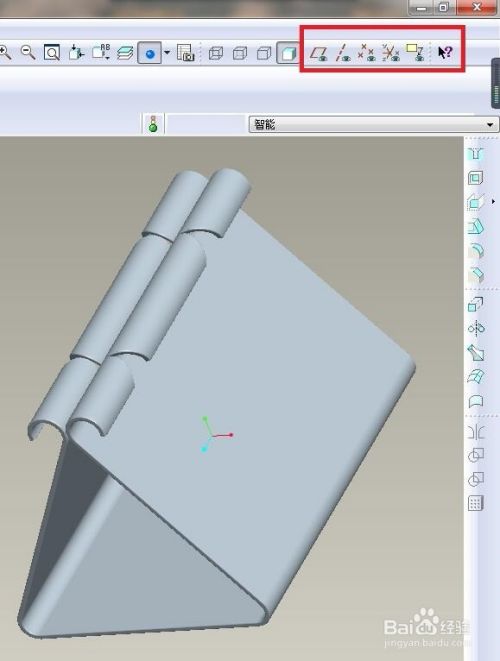

如下图所示，
点击工具栏中红色框选中的图标，
将所有的基准面、基准轴等全部隐藏。

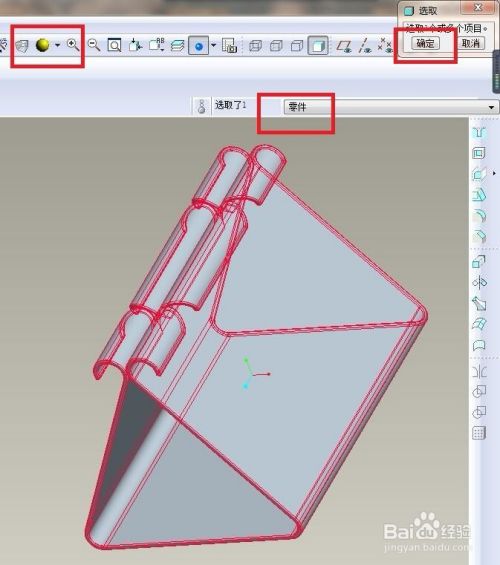

如下图所示，
1、点击工具栏中的颜色图标，选择黄颜色，
2、在众多选项中点击“零件”，
3、点击实体，默认选中整个零件，
4、点击“选取”对话框中的“确定”。
完成以上所有操作，
一个如下图所示的黄颜色小夹子的主体部分就造好了。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
