Quartus II 使用方法及编译过程
来源：互联网
2023-02-20 17:18:59 353
Quartus II 是大规模集成电路中硬件描述语言的编译仿真工具，其早期版本是Max Plus II。Quartus II 比早期版本功能更加的全面，界面也更加的友好，受到广大电子开发企业与个人的喜好。
工具/原料
- 电脑一台
- 安装好的Quartus II
方法/步骤

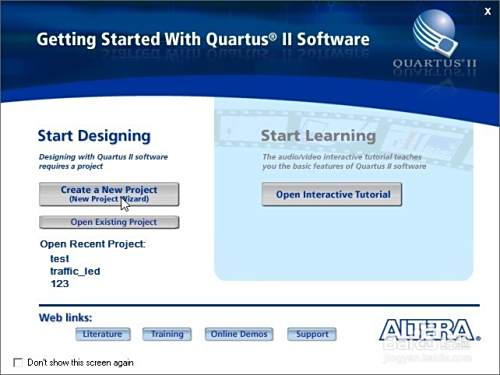

首先，打开Quartus II 应用程序，并选择创建新工程按钮。
这一步骤不需要修改任何参数，直接下一步即可。

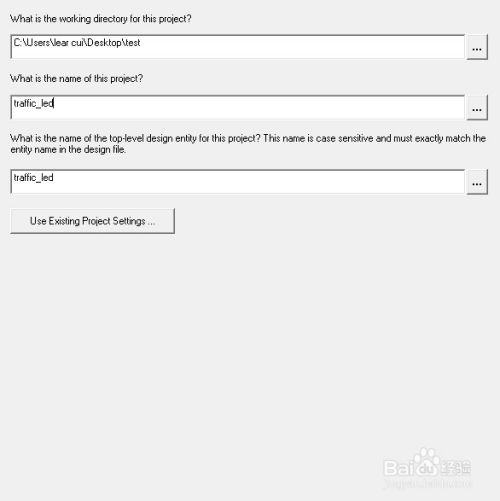

修改我们的保存路径，以及工程名称。注：工程名称不能任意的命名，要和程序当中的实体名保持一致，下面的步骤中会提到什么是实体名。

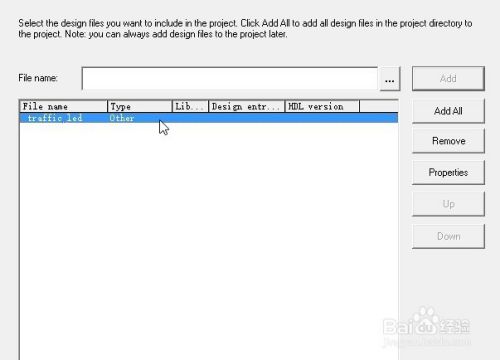

输入文件名，也要和实体名保持一致。输入后点击Add按钮，然后选中我们加进去的文件名，下一步即可。
这一步需要我们选择器件，在Family框中选择系列，然后具体选择哪一个器件。
到了这一步骤，工程基本就建好了，直接点击完成按钮就是了。

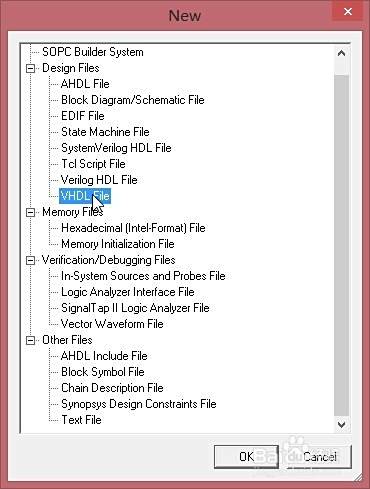

选择文件新建，选中VHDL file，然后点击OK。

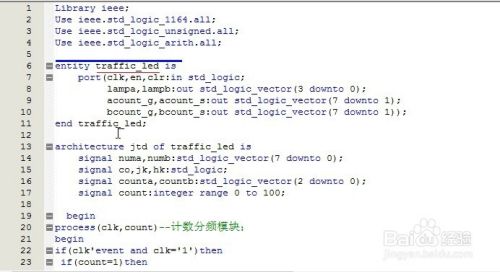

在程序输入界面，输入我们要编译的程序。注：这里来说一下什么是实体名，图中画蓝线的部分，是该程序必不可少的，而画红线的就是实体名，实体名是我们自己命名的，但一定要记得实体名和工程名以及文件名保持一致。

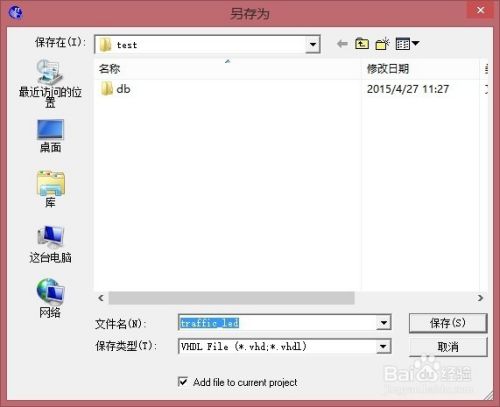

输入完程序后，点击保存按钮。
保存好后，就可以点击图中鼠标所指的编译按钮了。
若编译通过，就会显示如下图所示。
若编译没通过，则会显示红色的叉。
注意事项
- 一定要保证实体名和文件名、工程名保持一致，否则编译不会通过。
- 输入的程序要遵循VHDL文件的规则。
