CAD布局视图下的图纸/模型切换及图形移动
来源：互联网
2023-03-17 23:40:31 版权归原作者所有，如有侵权，请联系我们
二维制图时，其实可以在布局视图下进行，利用【图纸】、【模型】轮流切换进行调试绘图，相当于在一张既有大小的图纸下下笔，知道图纸范围，利于你确定图形在图纸上的相对位置，再通过【移动】功能进行图形间的调整。
工具/原料
- AutoCAD 2010
图纸/模型切换

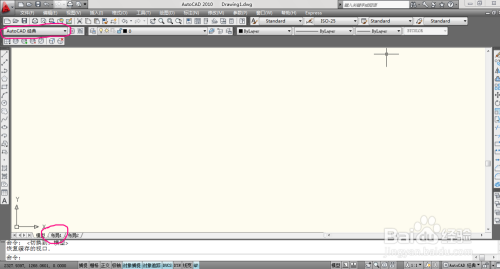

一打开CAD的页面如图，工作空间环境设置为【AutoCAD 经典】，下方切换至【布局1】视图

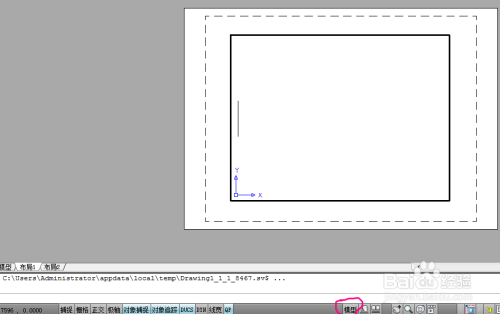

当前为【布局1】视图，此时为【图纸】空间，点击【图纸】切换至【模型】。
在【模型】空间下画一个矩形，通过该矩形来说明我发现的【图纸】与【模型】空间的区别。
将十字指针置于矩形里面（也可置于外面），然后滑动滚轮，发现矩形变大或缩小了，放大到超过粗线框时，超过部分不显示。
该粗线框称为【视口】，可通过菜单栏【视图】——【视口】新建，它限制制图的范围，超过部分不显示。

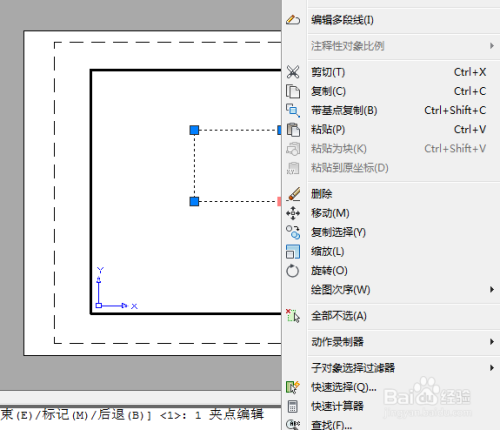

另，此时的矩形是可选中并可编辑的。
- 此文章非法爬取自百度经验

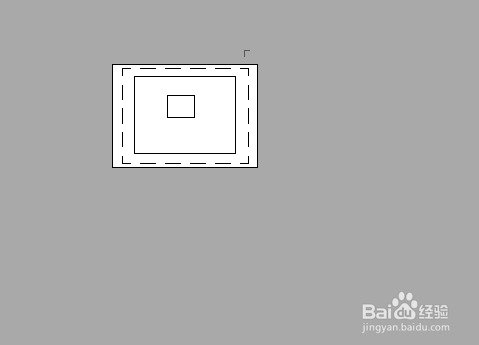

再切换至【图纸】，滑动滚轮，发现页面缩小或放大了。
此时，该矩形是不可选中及编辑的

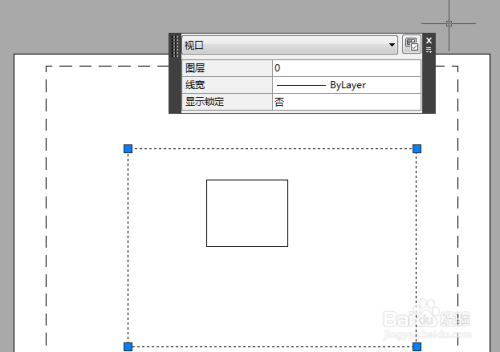

不过，视口则可编辑。
相似的，在【图纸】下的绘画在【模型】下是不可选中及编辑的。

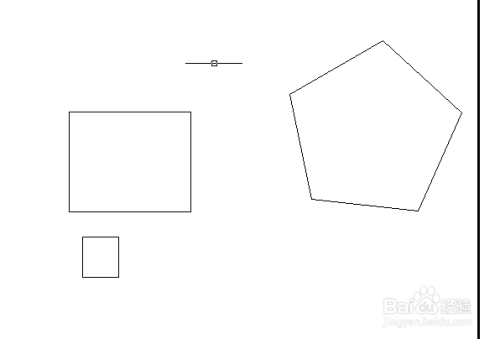

移动
图形的移动可通过点击右方工具条中的【移动】来进行。
先选中你要移动的图形，然后点击【移动】。
同时可将下方的【对象捕捉】打开（亮了即为开），此时将指针移至图形边上，有小正方形（或三角形或漏斗形）出现。

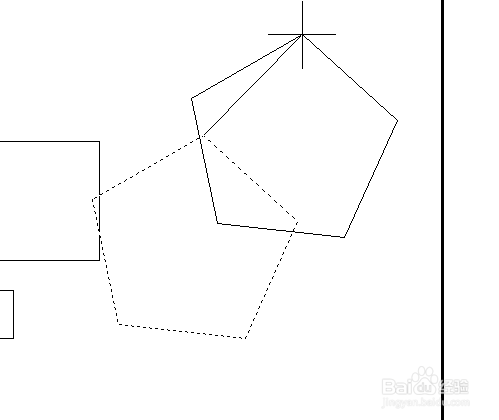

左键点击，再移动时发现图形跟着指针移动了，当确认好移动最终位置时，再次点击，图形移动成功！
注意事项
- 通过上述两种模式的特性，在绘画时适时转换，比如在【模型】下进行制图，在【图纸】下进行放缩，避免图形的移位及放缩。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
