cad如何快速画窗户
来源：互联网
2023-03-17 23:43:34 版权归原作者所有，如有侵权，请联系我们
cad在建筑图纸中，需要频繁的画窗户，图纸的窗户是一种代表的符号样式，并非完整的一个门的样子，但是很多人还是不会快速的画出，下面就告诉大家，cad如何快速画窗户？
方法/步骤

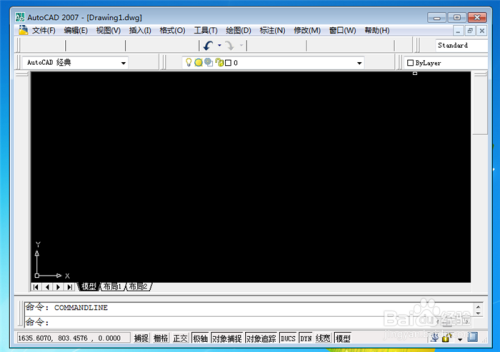

首先我们将CAD打开，进入到首页，如图所示。
然后我画出一个封闭房间的样子，开口的位置就是准备画的窗户，CAD都是俯视图，如图所示。
然后我们在命令栏输入【mlstyle】命令，点击回车，如图所示。

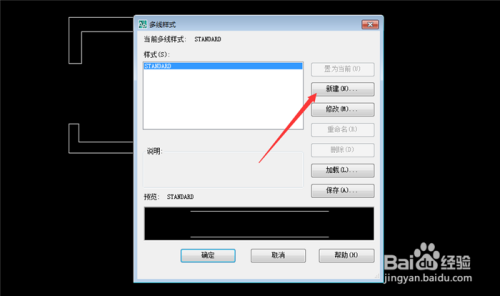

然后会弹出多线样式窗口，点击【新建】按钮，如图所示。
然后在弹出来的窗口，输入新样式名称，点击【继续】，如图所示。
然后在弹出来的窗口，点击【添加】按钮，如图所示。
然后再里面设置好偏移量，以及颜色和线性，点击【确定】，如图所示。
然后我们在里面输入ML命令，点击回车，如图所示。
然后我们选择S，在输入多线比例数值，点击回车，如图所示。
最后在房间开口点击源点和目标点，就可以将窗户画好，如图所示。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
