CAD如何等分线段
来源：互联网
2023-03-17 23:44:48 版权归原作者所有，如有侵权，请联系我们
我们在使用CAD绘制图形的时候，我们需要对一个线段进行等分。那么问题来了，我们如何才能等分线段呢？下面小编给大家分享一下CAD等分线段的方法吧！
工具/原料
- 电脑操作系统 Windows 10 教育版
- AutoCAD 2019
点样式设置
我们为了等会进行等分操作的时候，我们能很好的看清等分结果，所以很有必要进行点样式设置。我们在CAD界面中的菜单里面点击格式按钮，然后点击点样式样式。

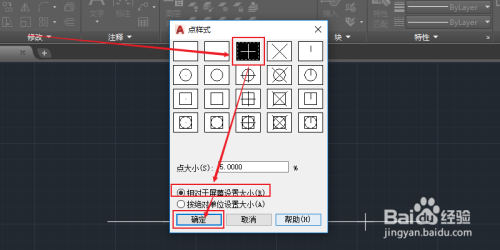

在点样式界面中，我们选择十字的样式，再选择相对于屏幕设置大小选项。最后我们点击确定按钮，就把点样式设置好了。
方法一
首先我们打开CAD，然后我们点击文件按钮，再点击开打按钮，打开我们需要编辑的文件。

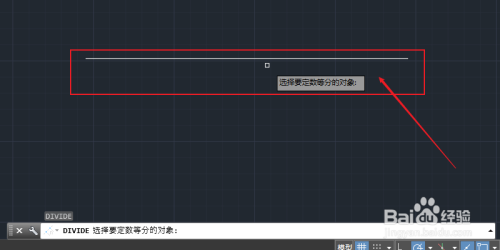

这里图我们发现有一条直线。我们在CAD命令栏中输入“DIV”字母，之后按Enter键。我们用鼠标点击这条直线。
然后我们在CAD命令栏中输入“5”数字，之后按Enter键。这样我们就将该线段分为5段啦！
方法二

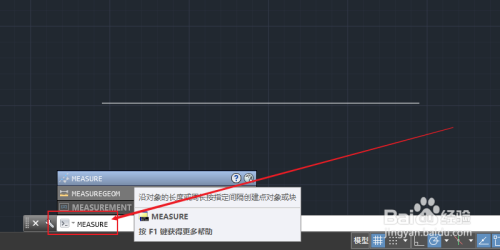

我们在CAD命令栏中输入“MEASURE”字母，之后按Enter键。我们用鼠标点击这条直线。
该文件中的线段为1000mm。我们在CAD命令栏中输入“200”数字，之后按Enter键。这样我们就将该线段分为5段啦！
总结
点样式设置：
首先我们依次点击格式和点样式按钮，然后选择十字样式和相对于屏幕设置大小选项，最后点击确定按钮即可。
方法一：
首先我们在CAD命令栏中输入“DIV”字母，然后选择一条直线，最后我们在CAD命令栏中输入“5”数字即可。
方法二：
首先我们在CAD命令栏中输入“MEASURE”字母，然后选择一条直线，最后我们在CAD命令栏中输入“200”数字即可。
注意事项
- Tips1：可以根据自己要分段的要求，来输入需要分段的数量。
- Tips2：要打开了CAD文件之后，再设置点的样式。
