AutoCAD 怎样设置图案填充和渐变色填充
来源：互联网
2023-03-17 23:46:06 版权归原作者所有，如有侵权，请联系我们
AutoCAD是一款应用付非常广泛的制图软件，之前也讲过一些有关的使用，今天再来讲讲怎样设置图形填充？
工具/原料
- 电脑系统：Windows 7 64位 旗舰版
- CAD版本：AutoCAD 2016
方法/步骤
在 AutoCAD 中，设置填充的命令是 HATCH，简写为“H”。要给图形设置填充，可以输入命令“H”，按空格键确认。
从打开的“图案填充和渐变色”对话框中，可以知道 AutoCAD 可以设置图案和渐变色二种填充方式，首选讲 图案填充 。
首先选择要填充的图案，在“图案填充”选项卡中，单击“样例”后面的图案，如下图所示：

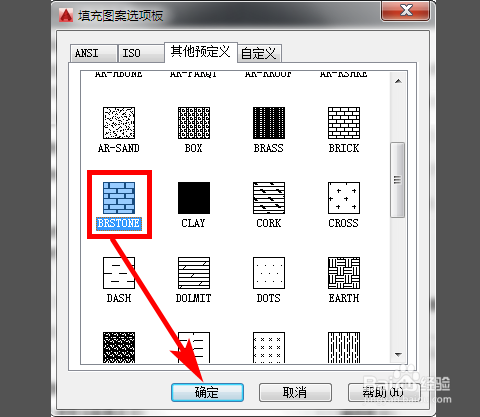

在打开的“填充图案选项板”对话框中，选中要进行填充的图案，单击【确定】按钮。

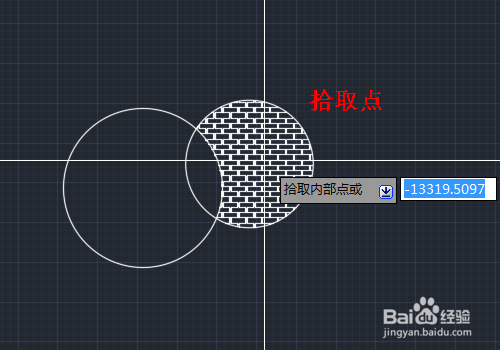

然后选择要填充的图形，这里有二种方法来选择图形，拾取点和拾取对象，前者是点击图形内部的某一点来选择点所在的封闭图形，如下图所示：
拾取对象是点击图形轮廓线上的某一点来选择整个图形，如下图所示：

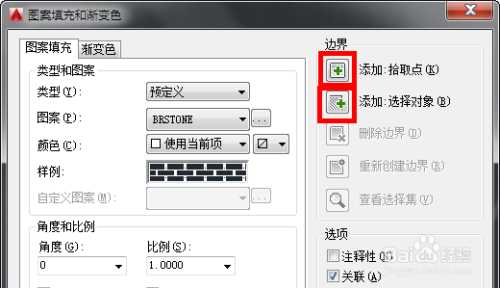

通过上述二种方式的对比，可以发现当图形没有重叠时，二种方法是一样的，当图形有重叠部分时要根据情况选择不同的方法。可以单击对话框右侧的【拾取点】或【拾取对象】按钮来选择图形。
选择图形后按空格键，回到“图案填充和渐变色”对话框，最后单击【确定】按钮完成。

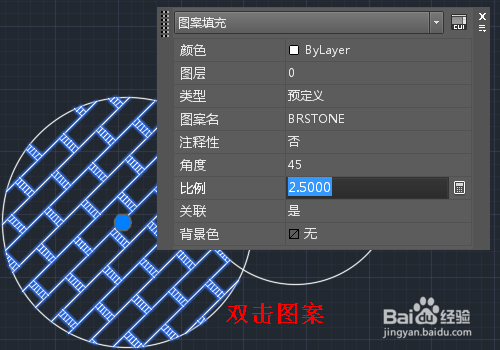

完成后如下图所示。若要更改图案的参数，可以双击图案，在弹出的菜单中可以更改图案的名称、角度、比例等参数，更改后直接关闭菜单即可。
接下来讲 渐变色，在“渐变色”选项卡中，可以看到有 单色 和 双色 二种渐变色方案。双色是二种不同颜色的填充，其中包括九种不用的渐变方式，如下图所示：
单色是一种颜色和白色的组合，也有九种不同的渐变方式，但是当显示明暗的酷滑块拉到中间时就只剩一种颜色了，如下图所示：
选择图形的方法和图案填充时一样，也有拾取点和拾取对象二种方式。如下图是图案填充和渐变色填充的效果对比。
总结
1、执行填充命令“H”，空格键确认，打开“图案填充和渐变色”对话框；
2、选择需要填充的图案或颜色；
3、单击【拾取点】或【拾取对象】按钮；
4、点击图形内部某一点或轮廓线上某一点，按空格键确认；
5、调整角度、比例等参数；
6、单击【确定】按钮，完成。
注意事项
- tips：选择图形时要注意拾取点和拾取对象的区别。
