CAD怎么添加参照线
来源：互联网 版权归原作者所有，如有侵权，请联系我们
CAD作图时，可以借助无线延长的参照线，作为我们画图的参照，提高作图的效率，下面就介绍一下CAD添加参照线的方法。
工具/原料
- 电脑
- CAD
方法/步骤
命令行输入“XLINE”，回车，提示“指定点或【水平（H）垂直（V）角度（A）二等分（B）偏移（O）】”，点击“水平（H）”，鼠标在界面指定通过点，点击，水平参照线就画出来了，连续移动鼠标，可以画出若干水平参照线，按ESC键退出。

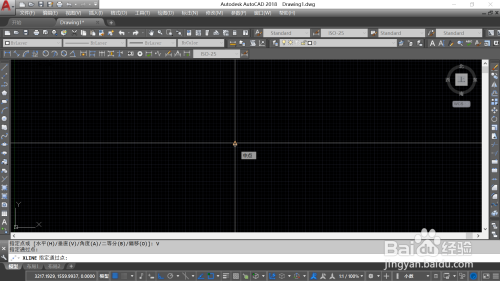

按下回车键，调出“XLINE”命令，点击“垂直（V）”，鼠标在界面指定通过点，点击，垂直参照线就画出来了，连续移动鼠标，可以画出若干垂直参照线，按ESC键退出。
按下回车键，调出“XLINE”命令，点击“角度（A）”，提示输入构造线角度，输入值45，回车，指定通过点，点击确认，角度为45°的参照线就画出来了，连续移动鼠标，可以画出若干同样角度的参照线，按ESC键退出。
按下回车键，调出“XLINE”命令，点击“偏移（O）”，指定偏移距离100，回车，选择直线对象，指定向哪侧偏移，点击确认，偏移的参照线就画出来了，ESC退出。

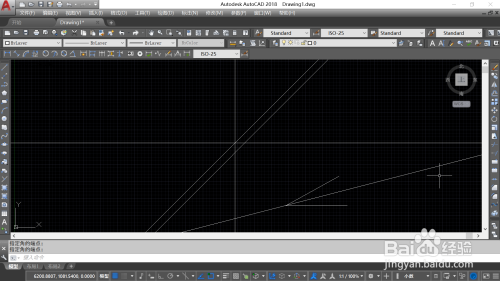

画出一个带有角度的图形，命令行输入XLINE，点击二等分（B），指定教的顶点，然后指定角的起点，最后指定角的端点，角度等分的参照线就画出来了。
总结：
1.命令行输入“XLINE”，回车，提示“指定点或【水平（H）垂直（V）角度（A）二等分（B）偏移（O）】”，点击“水平（H）”，鼠标在界面指定通过点，点击，水平参照线就画出来了，连续移动鼠标，可以画出若干水平参照线，按ESC键退出。
2.按下回车键，调出“XLINE”命令，点击“垂直（V）”，鼠标在界面指定通过点，点击，垂直参照线就画出来了，连续移动鼠标，可以画出若干垂直参照线，按ESC键退出。
3.按下回车键，调出“XLINE”命令，点击“角度（A）”，提示输入构造线角度，输入值45，回车，指定通过点，点击确认，角度为45°的参照线就画出来了，连续移动鼠标，可以画出若干同样角度的参照线，按ESC键退出。
4.按下回车键，调出“XLINE”命令，点击“偏移（O）”，指定偏移距离100，回车，选择直线对象，指定向哪侧偏移，点击确认，偏移的参照线就画出来了，ESC退出。
5.画出一个带有角度的图形，命令行输入XLINE，点击二等分（B），指定教的顶点，然后指定角的起点，最后指定角的端点，角度等分的参照线就画出来了。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
