CAD如何删除圆的一部分
来源：互联网 版权归原作者所有，如有侵权，请联系我们
CAD可以通过删除圆的一部分作成圆弧，下面就介绍一下是如何删除圆的一部分的。
工具/原料
- 电脑
- CAD
方法/步骤

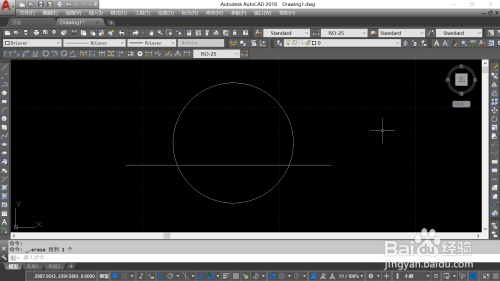

打开CAD软件，命令行输入CIRCLE，画一个圆。然后在命令行输入LINE，画出一条与圆相交的直线。我们将从直线与圆的相交的两个点处进行部分圆弧的删除。
命令行输入BREAK，回车，指定圆为选择对象，命令行提示“指定第二个打断点或[第一点]（F）”。
命令行输入F，提示指定第一个打断点，用鼠标点击直线与圆相交的右侧的点为第一个打断点。
选定第一个打断点后，提示输入第二个打断点，鼠标点击选择直线与圆相交的左侧的点为第二个打断点，点击确认。此时留下的是下面的圆弧。
接步骤2，命令行输入F，提示指定第一个打断点，用鼠标点击直线与圆相交的左侧的点为第一个打断点。
选定第一个打断点后，提示输入第二个打断点，鼠标点击直线与圆相交的右侧的点为第二个打断点，点击确认。此时留下的是上面的圆弧。
总结：
1.打开CAD软件，命令行输入CIRCLE，画一个圆。然后在命令行输入LINE，画出一条与圆相交的直线。我们将从直线与圆的相交的两个点处进行部分圆弧的删除。
2.命令行输入BREAK，回车，指定圆为选择对象，命令行提示“指定第二个打断点或[第一点]（F）”。
3.命令行输入F，提示指定第一个打断点，用鼠标点击直线与圆相交的右侧的点为第一个打断点。
4.选定第一个打断点后，提示输入第二个打断点，鼠标点击选择直线与圆相交的左侧的点为第二个打断点，点击确认。此时留下的是下面的圆弧。
5.接步骤2，命令行输入F，提示指定第一个打断点，用鼠标点击直线与圆相交的左侧的点为第一个打断点。 6.选定第一个打断点后，提示输入第二个打断点，鼠标点击直线与圆相交的右侧的点为第二个打断点，点击确认。此时留下的是上面的圆弧。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
