使用CAD绘制保护接地图示
来源：互联网
2023-03-17 23:49:21 版权归原作者所有，如有侵权，请联系我们
介绍使用CAD绘制保护接地的具体步骤。
工具/原料
- CAD2017
方法/步骤

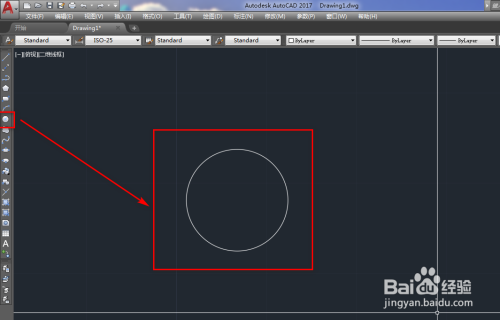

打开CAD，使用圆工具，在作图区绘制一个圆，如下图。
使用直线工具，以圆心为起点绘制一个竖线，如下图。
使用构造线工具，绘制一条经过圆心的横线，如下图。

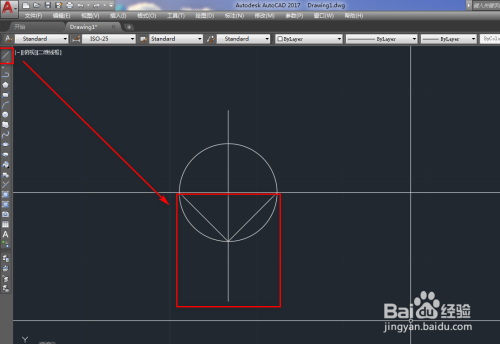

使用直线工具，绘制3条辅助线，如下图。
点击菜单栏的绘图，选择点，定距等分，如下图。
选中要等分的线段，输入等分段数后，点击菜单栏的格式，选择点样式，修改点的样式，如下图。
以等分点为起点，使用直线工具，绘制两条横线，如下图。
使用修剪工具，将多余的线段修剪掉，如下图。

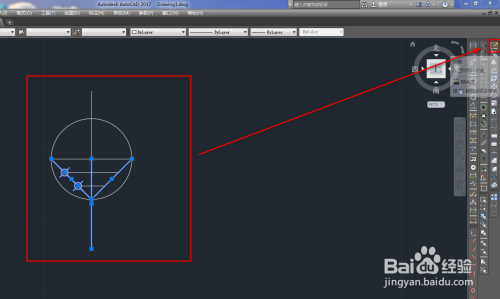

选中要删除的线段，选择删除，如下图。
这样我们就完成了保护接地图示的绘制，如下图。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
