使用CAD绘制单极化全向吸顶天线
来源：互联网
2023-03-17 23:49:22 版权归原作者所有，如有侵权，请联系我们
介绍使用CAD绘制单极化全向吸顶天线图块的具体步骤。
工具/原料
- CAD2017
方法/步骤

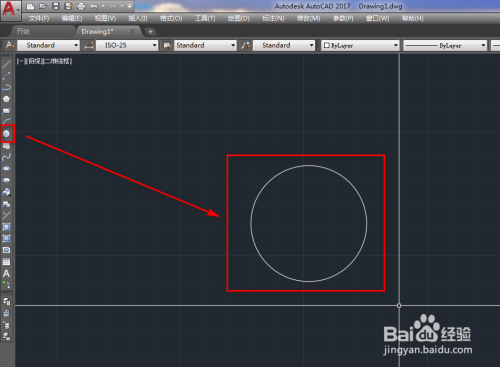

打开CAD，使用圆工具在作图区绘制一个圆，如下图。
使用直线工具，以圆心为起点绘制两条横向半径，如下图。

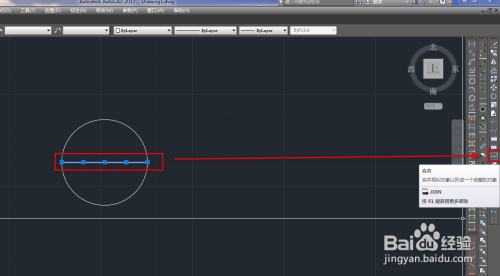

选中两条横线，点击右侧工具栏的合并工具将其合并，如下图。

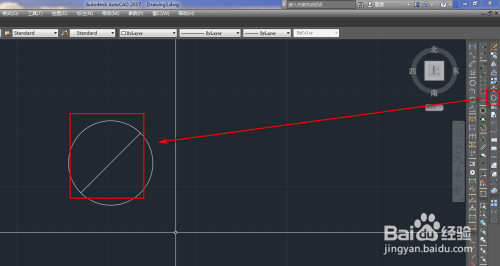

使用旋转工具，将合并后的直径旋转45度，如下图。

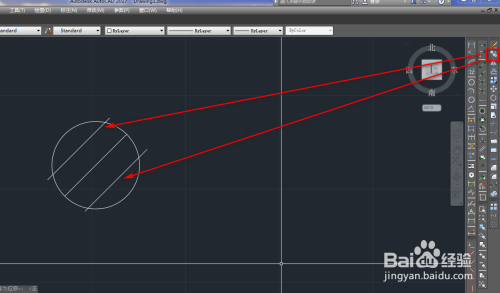

使用复制工具，再次将旋转后的直径复制出两条，如下图。
最后，我们使用修剪工具，将圆外的线段修剪掉，就得到了我们需要的单极化全向吸顶天线，如下图。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
