使用CAD绘制双向局限运动图形符号
来源：互联网
2023-03-17 23:49:27 版权归原作者所有，如有侵权，请联系我们
介绍使用CAD绘制双向局限运动符号的具体步骤。
工具/原料
- CAD2017
方法/步骤
打开CAD，使用多段线工具，在作图区绘制一条折线，如下图。
使用镜像工具，将折线的短线做镜像，得到一个箭头，如下图。
使用镜像工具，将整个箭头的两条斜线做镜像，得到另一端的箭头，如下图。

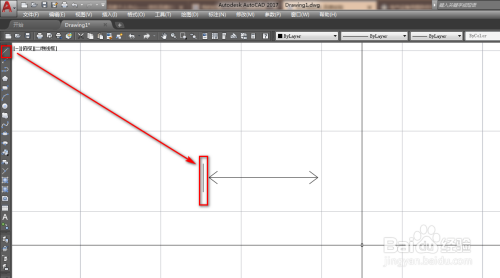

使用直线工具，在箭头的左侧绘制一条竖线，如下图。
使用镜像工具，将竖线以箭线的中点为镜面做镜像，如下图。

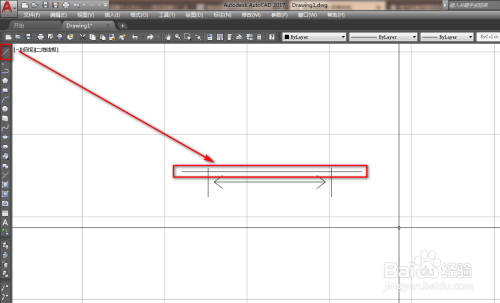

使用直线工具，绘制一条辅助线，如下图。
再次使用镜像工具，将辅助线镜像到箭线下方，如下图。
使用修剪工具，将多余的竖线修剪掉，如下图。
选择两条辅助线，使用删除工具将其删除即可得到双向局限运动图形符号，如下图。
