使用CAD绘制电杆石笼子
来源：互联网
2023-03-17 23:49:28 版权归原作者所有，如有侵权，请联系我们
介绍使用CAD绘制电杆石笼子图块的具体步骤。
工具/原料
- CAD2017
方法/步骤
打开CAD，使用圆工具，绘制一组同心圆，如下图。
再次使用圆工具，绘制大圆象限点上的一个小圆，如下图。
使用直线工具，绘制横线和斜线，如下图。
使用镜像工具，将绘制的线做镜像，如下图。

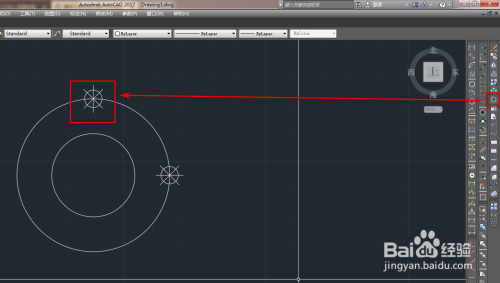

使用旋转工具，以复制的方式，将绘制的小圆和线段旋转90度，如下图。
再次使用旋转工具，以复制的方式，将两部分再次旋转180度，如下图。
点击左侧工具栏的填充工具，修改填充样式和颜色，如下图。

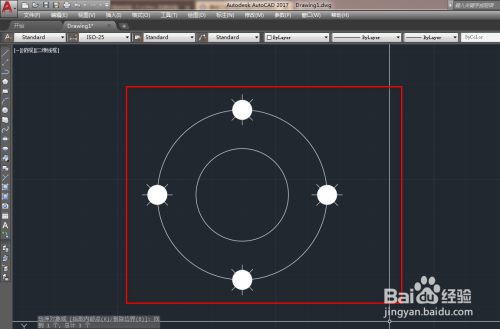

选中填充的对象，点击确定，如下图。
这样我们就完成了电杆石笼子的绘制，如下图。
