CAD阅览桌主视图制作教程
来源：互联网
2023-03-17 23:50:03 版权归原作者所有，如有侵权，请联系我们
CAD阅览桌主视图制作教程详解。
工具/原料
- 电脑适用任何机型
- windows7/8/10
- AutoCAD2013
方法/步骤
打开AutoCAD 2013软件，进入软件作图界面；

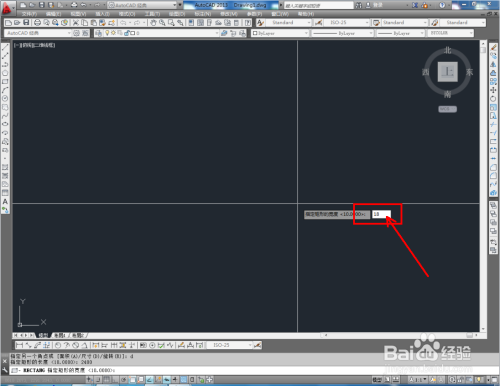

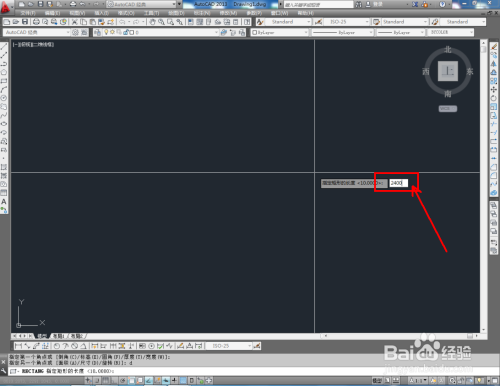

点击【矩形工具】，鼠标左键点击作图区域后，在命令栏中输入：d并按下空格键确认，按图示绘制出一个2400*18mm的矩形图案；

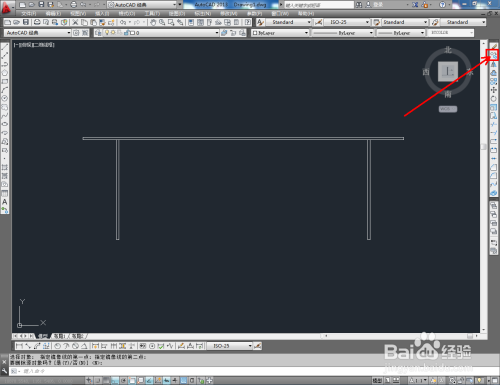

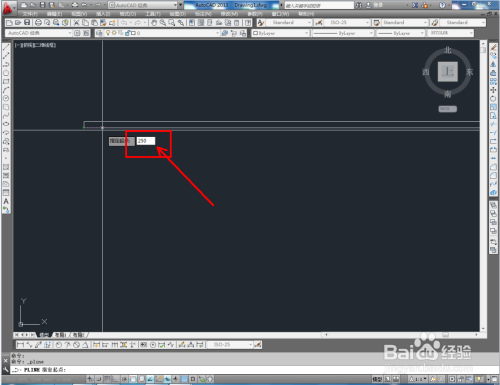

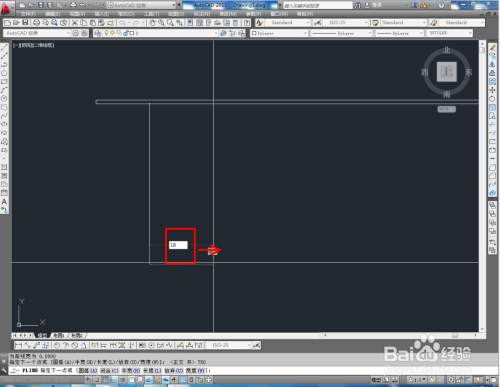

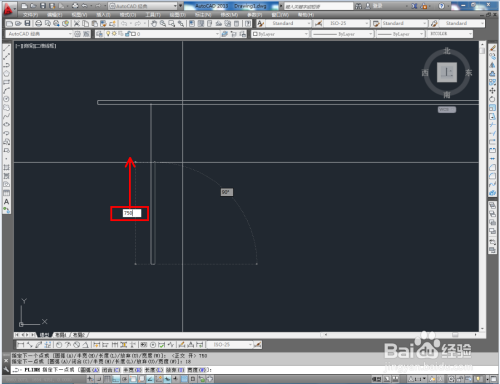

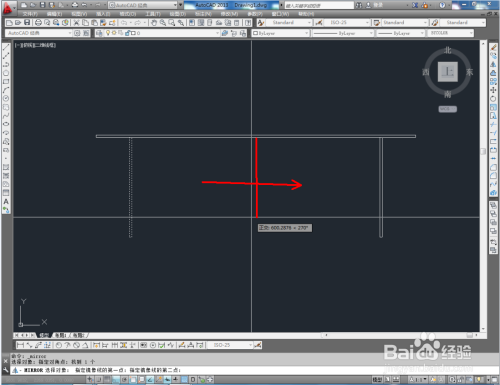

点击【多段线工具】，以图示离端点250mm的位置为起点，依次在命令栏中输入：750、18、750并按下空格键确认，生成桌脚图案并进行镜像操作；

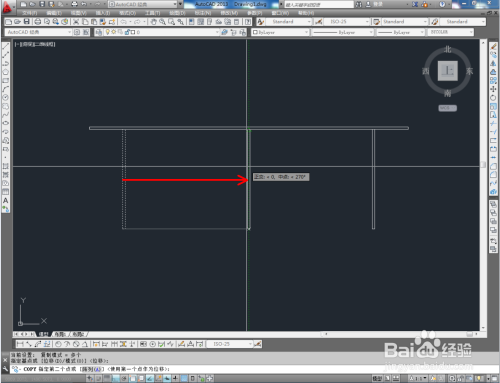

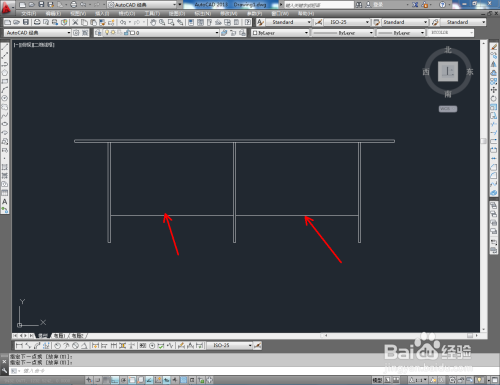

点击【复制工具】，按图示复制出中间位置的桌脚后，点击【直线工具】，以图示离端点200mm的位置为起点，绘制出两条直线；

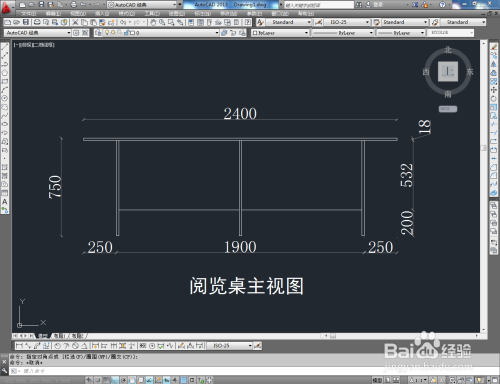

最后，点击标注栏中的【线性标注】为主视图标注好尺寸即可。以上就是关于CAD阅览桌主视图制作方法的所有介绍。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
