CAD三维之多边形网格的绘制方法
来源：互联网
2023-03-17 23:50:46 版权归原作者所有，如有侵权，请联系我们
绘制多边形网格其实不难，难的是弄不清楚其中的逻辑表达，即里面的M、N方向的含义，一旦理解了，绘制多边形网格也就手到擒来了。
多边形网格相对于其它3D图形的优势为占用内存小、图形显示清晰简洁、每个顶点均可自由拉伸。
下面就来一步一步的实例绘制一个。
工具/原料
- CAD
方法/步骤
1、打开CAD软件，新建文件1；
2、旋转（Shift 鼠标中键，移动鼠标）绘图平面，使其显示为3D形式，如图；
3、绘制底图，用矩形命令（REC）在X-Y平面画一个矩形，并沿Z轴复制（CO）一个矩形；

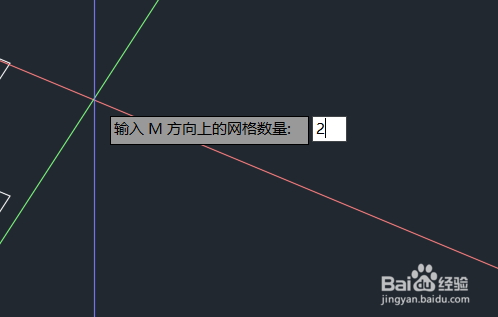

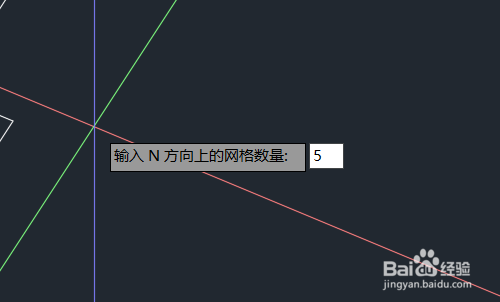

4、绘制多形形网格。输入3DMESH命令，按提示输入M、N方向的网格数量2、5；
5、鼠标拾取顶点。按提示依次拾取顶点。必须按逆时针或顺时针的顺序，否则生成的多边形网格会是扭曲的；
6、拾取完最后一个顶点（1，4）之后，多边形网格就绘制完成了；
7、效果展示。点选绘图窗口左上角的二维线框，将其改为概念，多边形网格变成下图这样。
8、验证。点选之后，每个顶点都显示为可自由拉伸的节点，证明是多边形网格无疑了。
要点总结：
1、多边形网格的形成方式本质上是一种对一个截面的拉伸；
2、M方向代表的是拉伸方向，N方向代表将要被拉伸的截面；
3、在输入M、N方向顶点数量时，注意对拉伸方向和截面的区分；
注意事项
- 1、步骤4中的N方向顶点数量为5，是为了让矩形截面形成闭环；
- 2、同理，若是6边形截面形成闭环，N方向顶点数量应为7。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
