CAD设置图形界限的操作方法
来源：互联网
2023-03-17 23:50:54 版权归原作者所有，如有侵权，请联系我们
我们在使用CAD绘制图画前，最好是要先设置图形界限。下面，我们就介绍CAD设置图形界限的操作方法。
工具/原料
- 联想扬天
- windows7
- CAD2014
方法/步骤
启动CAD辅助设计软件，点击自定义快速访问工具栏向下箭头，弹出下拉列表选择"显示菜单栏"项。
唤出"系统菜单栏"区。点击"格式"图标，用于设置图形的界限。
弹出"格式"菜单选项，点击"图形界限"项。

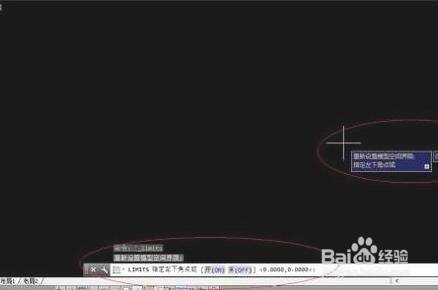

命令窗口显示"LIMITS 指定左下角点"。输入左下角坐标"0,0"，按回车键确认。
命令窗口显示"LIMITS 指定右上角点"，输入右上角坐标"594,420"，按回车键确认。
唤出"草图设置"对话框。选择"捕捉和栅格"标签，勾选"启用栅格"复选框、取消勾选"栅格行为→显示超出界限的栅格"复选框。
这样，图形界限的操作就完成设置了。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
