将CAD图形转成PDF图片的两种方法
来源：互联网
2023-03-17 23:51:01 版权归原作者所有，如有侵权，请联系我们
将CAD图形转成PDF图片的两种方法
工具/原料
- 电脑
- CAD软件
方法/步骤
我们此刻要将下面的CAD图形文件转换成PDF图形文件；

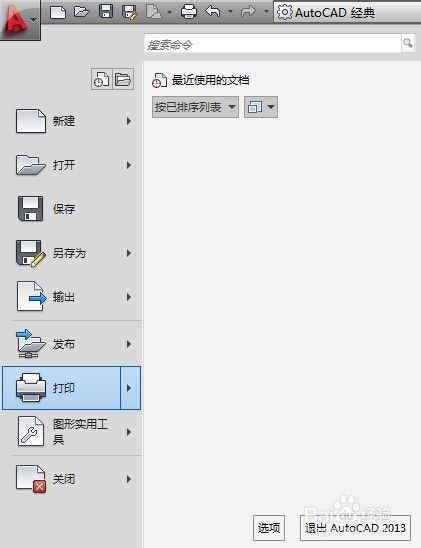

方法一：展开左上角cad图标，在其下拉菜单中点击“打印”按钮；

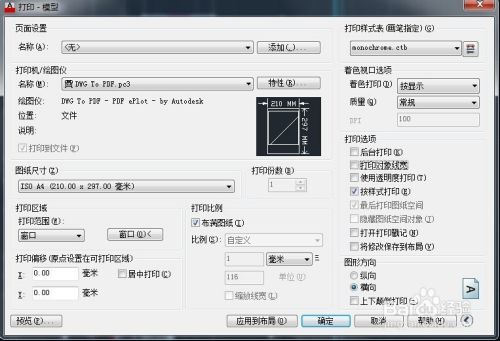

弹出打印窗口，在这里，需要注意四点：1）将名称选择为DWG TO PDF.pc3；2）图纸尺寸根据需要进行选择；3）打印范围选择“窗口”；4）取消打印对象的线宽；

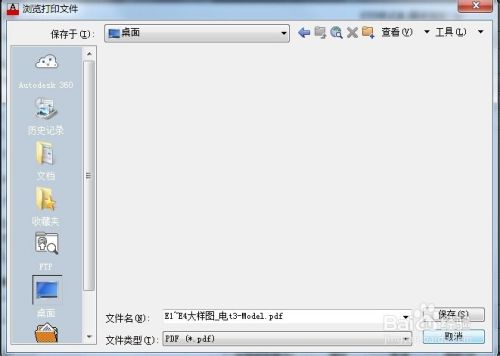

选择完窗口参数后，会立马弹出让选择输出PDF图片的CAD图形，按需要进行选择即可，选择完事后，也会自动返回打印窗口，此刻点击确定后，就会出现PDF文件保存路径的窗口，进行路径的设置即可；
生成的PDF文件如下图；

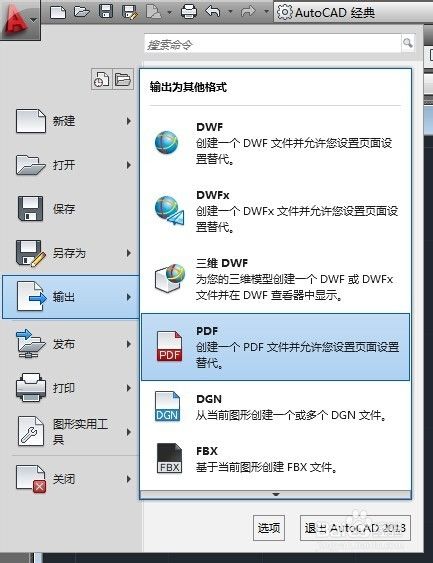

方法二：展开左上角cad图标，在其下拉菜单中点击“输出”按钮，紧接着选择右侧的pdf标签；
然后就会弹出另存为PDF窗口，根据实际情况可以对点击右侧的选项，进行相关参数的设置，如：路径、密码等参数，然后“输出”右侧选择窗口，回到CAD ，对图形进行选择即可，之后点击保存，生成的PDF文件和方法一的生成效果是一样的。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
