cad如何进行图案填充
来源：互联网
2023-03-17 23:51:01 版权归原作者所有，如有侵权，请联系我们
在工作中，为了使图纸更加简洁明了，经常需要我们对柱子、截面梁、特殊材料等进行填充，如何填充图案对我们非常重要。
工具/原料
- cad
- 电脑
方法/步骤

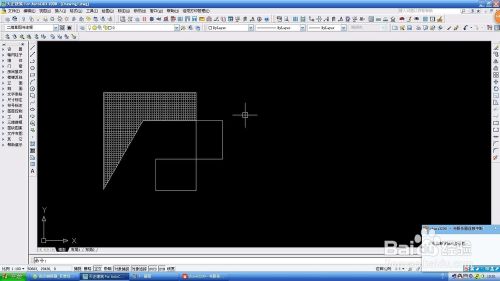

打开我们需要填充的图纸
点击快捷键“H”或者左侧工具栏“图案填充”弹出下面对话框。
接下来是选择填充区域，有两种方法进行：1、选择“添加.拾取点”。2、选择”添加.选择对象“。
这两种方法的区别：方法1是通过点选区域内一点来选择边界，从而选择边界围合的区域，方法2是通过选择边界来选择区域。注意：方法1选择对象--围合区域必须为闭合区域，方法2选择对象--边界必须为多段线。下图为两种方法示意图。

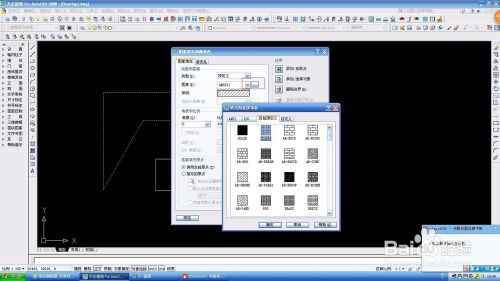

选择填充区域后，点击空格，选择填充图案。注：这里以方法1为例。
同时在这个对话框里对填充属性进行设置。注：通常绘图秩序为置于对象之后。
属性设置好之后点击确定。可以看到比例100，过于密集了点，可以通过双击对其进行属性调整，我们将其调整为150，可以看到基本已经可以了。
如果想要更改填充图案，可以通过双击图案对其更改。这里我们选择将其更改为色块填充：点击图案右边的”...”——“其他预定义”——“Solid”，点击确认。
图案填充对绘图来说非常重要，如果自带的图案中没有我们需要的，我们还可以通过自定义图案设置我们所需要的。
注意事项
- 使用方法1最好不要有伸出的线头，这样容易出现图案溢出或缺失。
- 填充比例越小越密集，越大越松散。
