用CAD画五角星
来源：互联网
2023-03-17 23:51:43 版权归原作者所有，如有侵权，请联系我们
随着人均受教育的水平越来越高，或者说工科男越来越多...CAD在的应用在目前越来越大众化，大到建筑、机械的设计，小到简单图形的绘制及导出，都离不开CAD的身影，这里我主要通过一个绘制五角星的实例来讲解一下CAD的简单应用
工具/原料
- AutoCAD 2007
方法/步骤

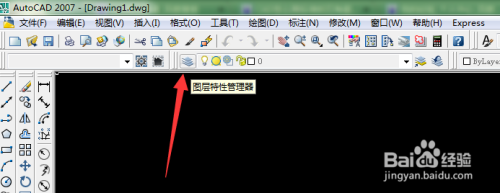

首先进入CAD，单击快捷键“图层特性管理器”或者输入命令“LA”打开“图形特性管理器”窗口
单击“新建图层“或者按住ALT N，以”0“图层为标准新建两个图层，并双击名称，将两个图层的名字改为”五角星1“和”五角星2“，然后单击颜色，将颜色分别改为”红“和”14“，点击确定
绘制圆形：输入命令”C“，并按提示指定圆心，并设置半径为100
等分圆形：首先输入命令”DDPTYPE“弹出”点样式“对话框，选择图示的×样式，点击确定，然后输入命令”DIV“，按提示将圆分为五等份

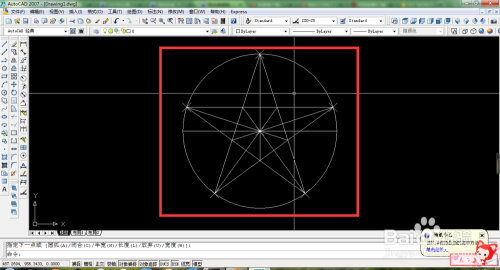

绘制五角星：在圆形的中心画一条直线等分圆形，并在直线的中点画一个点，并以该点为中心，用”RO“命令旋转圆至左右对称状态，接着用直线命令”L“或者”PL“将点按五角星的形状连接起来

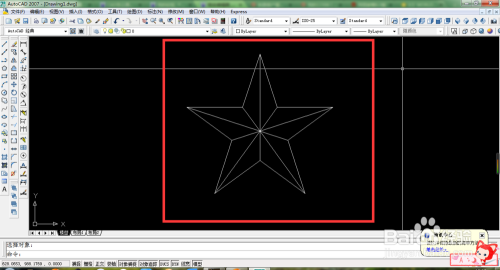

删除多余线条、辅助线和辅助点，只保留五角星的轮廓线
在”图层特性管理器“的下拉菜单中选择图层”五角星1“，输入命令”H“，弹出”图案填充和渐变色对话框“，单击”图例“，选择”SOLID“，确定，然后单击”添加：拾取点“，间隔选取五角星上的区域，然后确定

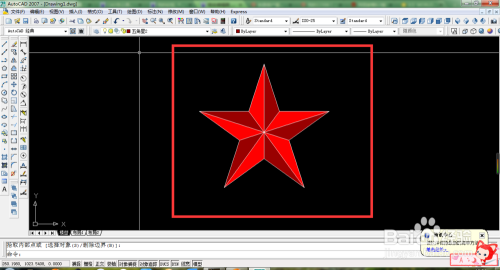

在”图层特性管理器“的下拉菜单中选择图层”五角星2“，重复上述步骤，选取剩余的区域进行填充，一个五角星就绘制好了
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
