如何用CAD三维制图绘制螺栓杆
来源：互联网
2023-03-17 23:51:44 版权归原作者所有，如有侵权，请联系我们
三维制图主要的是做好辅助线，选择好合适的视图，
方法/步骤

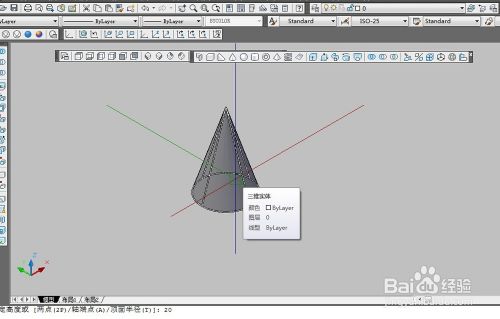

绘制底面半径为6.5同底面的正六棱柱和圆锥
利用布尔运算交集命令，

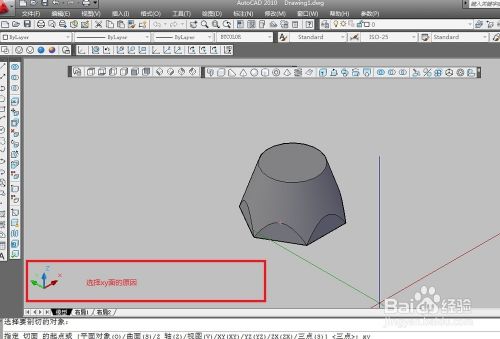

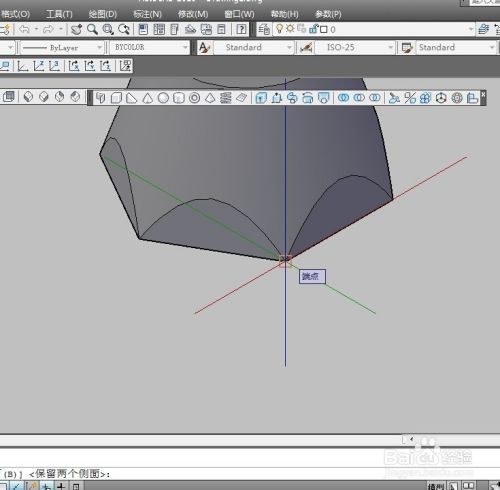

利用剖切工具剖切图示部分

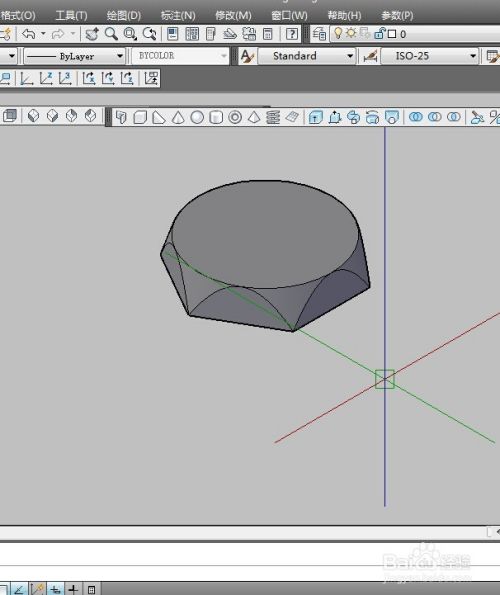

将底面拉伸1个单位长

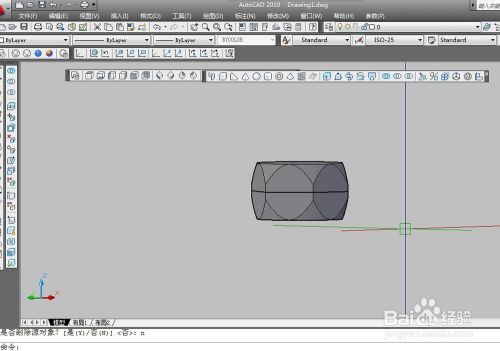

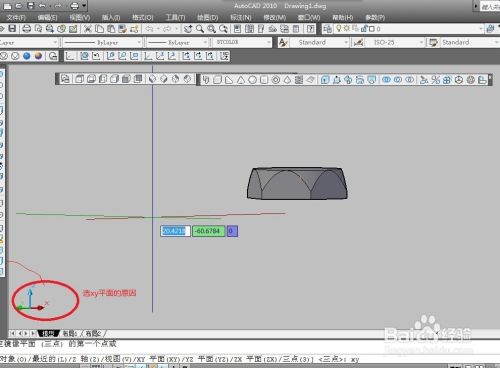

使用三维镜像命令
使用布尔并集命令
柱帽圆心处绘制底面半径3.5，高100（很大最后根据情况删减）的圆柱，

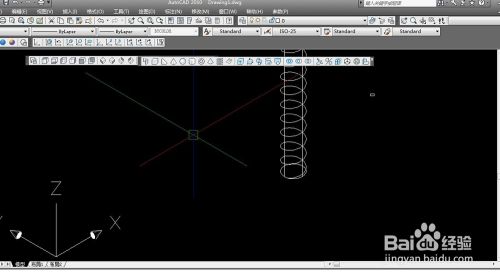

环绕100高的圆柱绘制螺旋线（上下半径均为3.5）
在选中螺旋线在特性对话框设置螺旋线圈数20
切换到顶视图，在二维线框下绘制边长1正方形，然后将正方形旋转45度，
在三维图中使用【扫略】命令，将二维正方形绕螺旋线旋转，既得螺纹
最终得到
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
