CAD如何任意变换UCS坐标轴
来源：互联网
2023-03-17 23:52:02 版权归原作者所有，如有侵权，请联系我们
CAD三维建模需要不断变换UCS坐标轴
工具/原料
- AutoCAD软件
方法/步骤
CAD坐标轴是互相垂直的，所以任意捕捉两个轴就可以了。
第一步：输入UCS

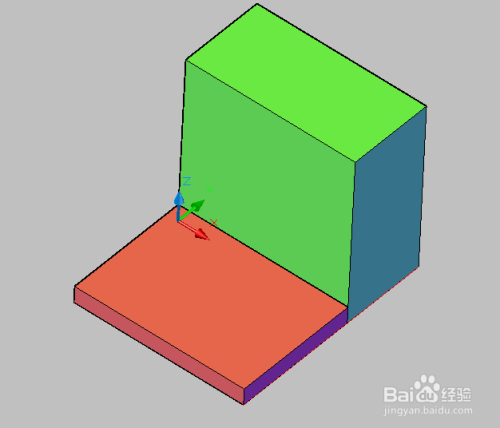

第二步，输入数字3，然后点击模型的原点，在捕捉X轴，接着在捕捉Y轴，回车。UCS坐标轴变换完毕。
第三步，变换完坐标轴后，你就可以在XY平面画草图继续建模，或者在XY平面标注尺寸等操作了。

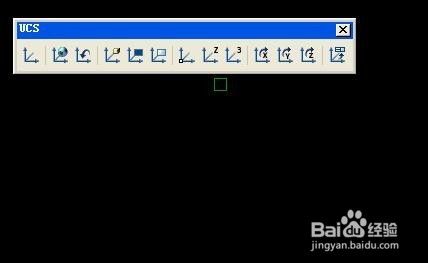

第四步，也可以利用CAD本身的工具图标来变换坐标轴，在任意工具栏，点击鼠标右键，勾选UCS，吊出UCS工具栏

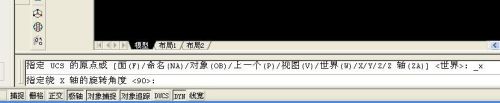

第五步，选择X轴旋转图标，点击一下，会出现提示，提示是指定绕X轴旋转90度，这里默认是逆时针旋转。

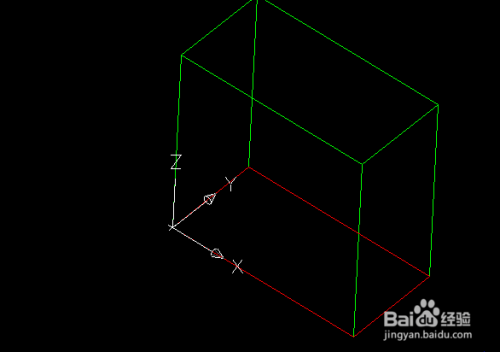

第六步，按回车后就会看到绕X轴旋转90度的状态了。其他两个轴的功能Y轴，和Z轴，方法相同。
注意事项
- 注意捕捉原点和XY轴一定要准确
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
