cad创建动态图块
来源：互联网
2023-03-17 23:52:03 版权归原作者所有，如有侵权，请联系我们
本经验详细的介绍了创建动态门图块的过程和方法，让读者掌握创建动态图块的方法和步骤，从而能对更好的学习cad软件。
工具/原料
- autocad2013软件
- cad的基本操作
方法/步骤

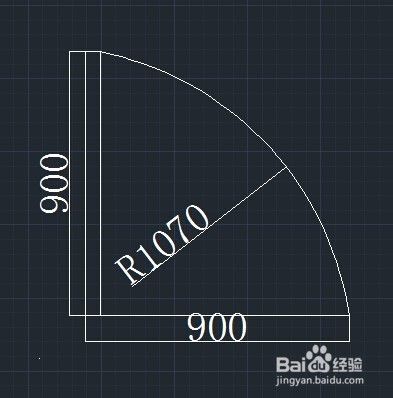

正常启动autocad 2013软件，系统自动创建一个空白文件，执行“矩形”命令（rec）、直线命令（L）和圆弧命令（arc）,绘制出900mm宽的平面门对象。
执行“创建块”命令（B），将门对象创建为图块，创建图块的名称为“门”。
选择“工具|块编辑器”菜单，打开“编辑块定义”对话框，选择上一步所定义的门块对象，并单击确定按钮，将打开块编辑器窗口，同时在视图中打开门图块对象。
在“块编写选项板”中的“参数”选项中选择“线性”和“旋转”项，根据命令行提示，创建一个线性参数和旋转参数，如图所示。
在“块编写选项板”的“动作”选项中选择“缩放”项，然后根据命令行提示，选择创建的线型，系统提示“选择对象：”时，选择所有门对象，按空格键确定，从而形成了一个缩放图标，表示创建好了动态缩放。
用同样的方法，再给门对象创建一个动态旋转。如图所示。
在“块编辑器”窗口左上方单击“保存块定义”按钮，然后退出块编辑器，这时选中创建的动态门图块将显示出几个特征点对象。
拖动图中左侧的三角形特征点，就可以随意对门对象进行缩放：关闭“正交”模式，选择图中的圆形特征点，就可以随意将门对象旋转一定的角度。至此，动态门创建完成，点击保存。
注意事项
- 写的不好，请多多指教。
- 相互欣赏，相互关注。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
