CAD怎么制作弧形户型图
来源：互联网
2023-03-17 23:52:09 版权归原作者所有，如有侵权，请联系我们
CAD里制作弧形弧形对一般的人来说比较头疼，我们可以借助CAD的好伙伴天正来进行处理。
步骤/方法

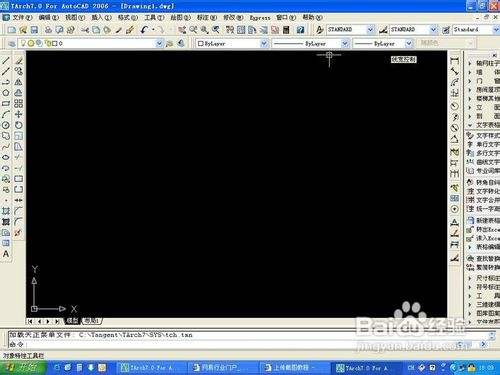

打开天正建筑软件，它会自动的附带打开CAD软件。
在右边的工具栏里，看到第3行，找打绘制轴网，点击下。
弹出对话框，看到直线轴网跟圆弧轴网，这里可以看到有很多参数可以设置。
直线轴网跟圆弧轴网，我们现在需要选圆弧轴网，因为是做弧形户型。

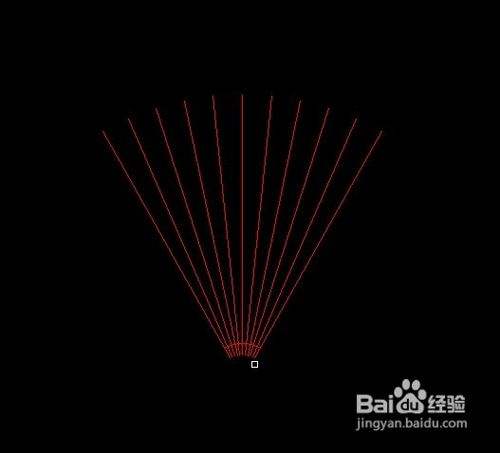

我们在轴夹角那里输入弧度的数值，随便按1个5.86，个数输入1个。我们复制10个看看下面效果。它是从0度开始的。
效果在左边黑色的那个框子里出现了，然后继续看看。为了让我们看的美观性，视觉好看点，输入起始角60.7度。立刻竖立起来了。
点击确认，然后看看出来的线条效果。
打开扑捉器，找到圆心，画出需要的半径作为边框。
按照弧形图做出修改。
我们让轴线变成墙体，点击轴线生墙，输入好墙体厚度我给上180，一边就是90.
经过生墙体，结构出来了。注意这里现实的是轴线跟墙体一起。我们可以关闭轴线图层，这样就不会显示出来，那么凌乱。现在还不能关闭，需要辅助用。

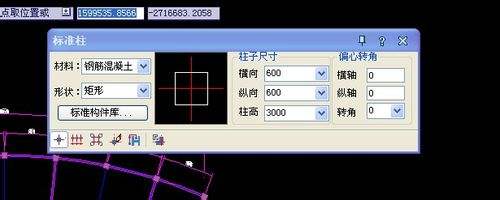

放入标准柱，输入好柱子的尺寸600*600。鼠标放在墙体上，自动会生出柱子。

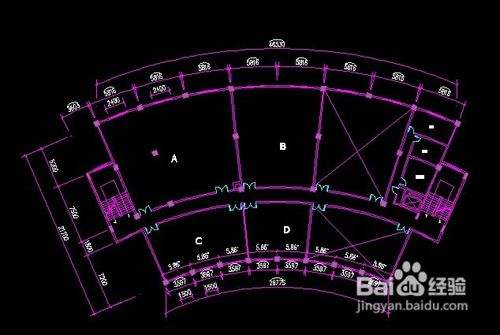

最后给上标注，尺寸统一下，就可以出图了。
注意事项
一定要计算好弧度，圆心角跟弧长的关系。
用天正可以辅助，用CAD应该也能，大家可以试试其他方法。
