CAD样式设置和应用
来源：互联网
2023-03-17 23:52:12 版权归原作者所有，如有侵权，请联系我们
CAD作为一款可视化的绘图软件，具有丰富的绘图和编辑功能，广泛应用于机械、电子、建筑等行业。工程制图时经常会用到尺寸的标注和文字的描述，它可以快速地标注各种类型的尺寸，也可以灵活的在绘图窗口任何位置写入需要描述的文字。
下面以CAD 2007为例来介绍一下CAD样式的设置及应用。
设置文字样式
文字样式的设置关系到写入的字形、字高、比例等，要想达到理想的效果，首先要对它进行正确的设置，我们可以从菜单栏【格式】下点击进入文字样式设置对话框。
为了方便区分开来，新建一个自己喜欢的文字样式名，例如CAD 2007,亦可以是中文，这个是没关系的。
根据预览的窗口，选择自己喜欢的字体，然后点击【应用】使之生效。到这里就完成了字体的设置了。
设置标注样式
设置标注样式较之字体样式多了更多的选择项，这里择重点说明。同样在菜单【格式】下进入标注样式设置对话框。
在“标注样式管理器”上新创建一个标注样式名，然后点击“继续”进一步对各属性进行设置。
在【直线】选项下，可以设置“尺寸线”和”尺寸界线”的颜色、线型、线宽等，在右边窗口可以看到不同选择的结果，很直观的。

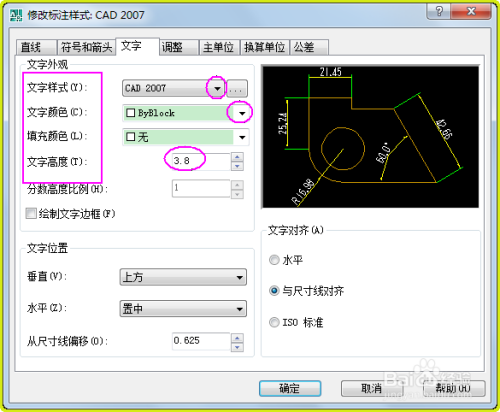

在【文字】选项下，文字样式选择新建的样式名，颜色、字高根据绘图需要进行设置就好。
在【主单位】选项下，精度的标注也是很重要的，小数点越多精度就越高，而精度又分为线性标注精度和角度标注精度，对于制图要求不是很高的，可以把线性标注精度设为有小数点两位，而数角度标注精度设为有小数点一位就行了。
到这里也完成标注样式设置了。
应用一
既然设置了文字样式和标注样式，那就是为了把它们应用到当前的绘图上，要如何操作呢？
方法是很简单的，在标注之前分别点开文字样式控制和标注样式控制下拉栏，分别选取创建的文字样式名和标注样式名即可，这时标注尺寸和写入文字就是你设置好的样式了。
应用二
建立图形模板 如果想以后继续调用创建好的文字样式和标注样式，那么记得创建图形模板，不然退出CAD就不能再找到了。怎样创建和调用呢？首先，使文件另存为dwt图形样板文件。

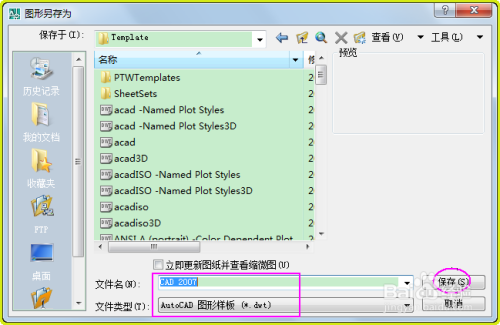

在下图，文件类型栏点选dwt格式，输入文件名确定保存。

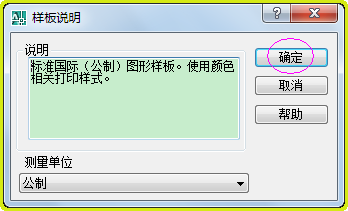

之后会弹出一个样板说明框，点击确定就建立了图形模板文件了。

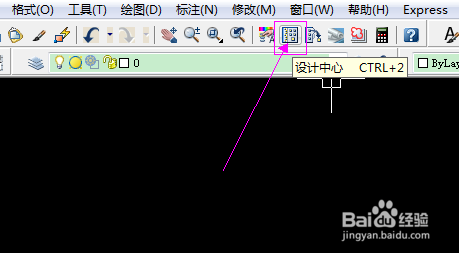

调用图形模板 调用图形模板需要用到【设计中心】命令，快捷键是Ctrl 2或者直接打开工具栏的【设计中心】命令图标。

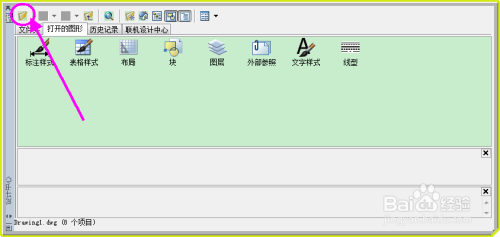

由于是第一次调用，设计中心没有图形模板的记录，所以首先让CAD设计中心记忆图形模板文件的路径，那么下次直接调用就可以了。在跳出的【设计中心】对话框上打开文件，找到模板文件打开。
这时回到【设计中心】对话框，在第一个【文件夹】选项下就出现了创建好的标注样式名了。

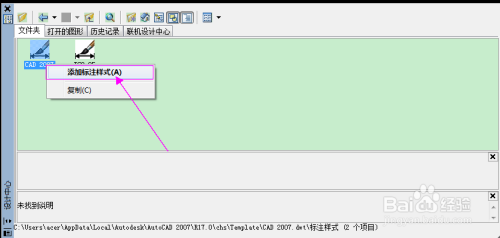

我们最终的目的就是调用它，右击鼠标添加标注样式，最后重复“应用一”操作就大功完成了，以后要调用都是如此操作。
应用三
如果是经常在新建的CAD窗口直接绘图，希望每次打开CAD，文字样式和标注样式都创建的样式，那么请按以下操作。
首先打开菜单栏的【工具】，其下拉菜单的【选项】进么设置。

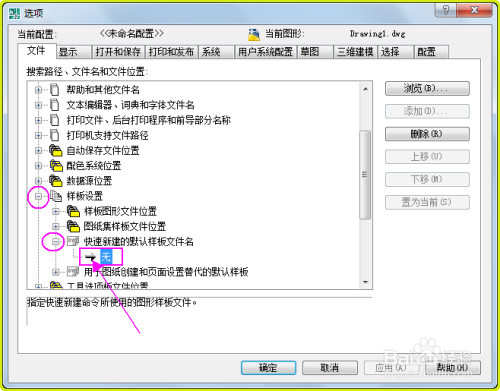

在【选项】对话框下找到“样板设置”，“快速新建默认样板文件名”，双击箭头打开图形模板文件。

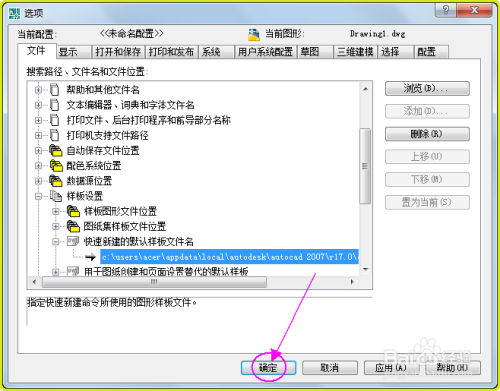

最后确定就可以了。以后每次重新打开CAD,文字样式和标注样式都是你想要的样式了k
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
