cad如何创建块
来源：互联网
2023-03-17 23:52:22 版权归原作者所有，如有侵权，请联系我们
块是由几个图形共同构成的，在某个图中如果需要大量使用某个相同的图形，就可以使用块。在cad中使用块，可以大大加快绘图速度，那么如何使用块？如何自己建立块呢？一起来学习一下吧
工具/原料
- cad 2013/
创建块
快捷键：block
先绘制一个长方形
输入【创建块】命令，选择名称、选择对象
点击【选择对象】后，点击刚才画好的矩形，回车
可以看到已经选择好了【1个对象】，然后点击确定，块就保存好了
注意：这种创建块的方式，只可以在当前文档中调用，要在所有的文件中都能使用，下文会介绍到
写块
这种方法可以将块保存到磁盘中，在要用的时候都能够调用
快捷键：wblock

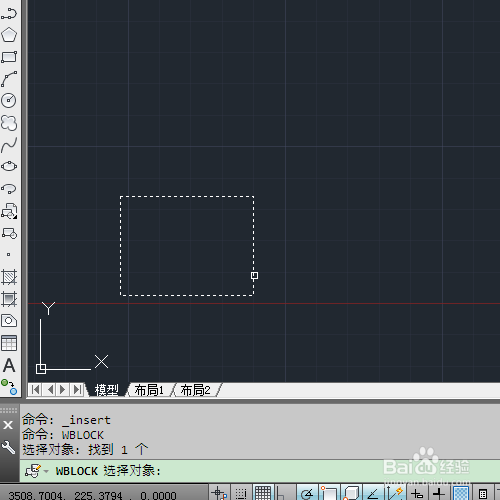

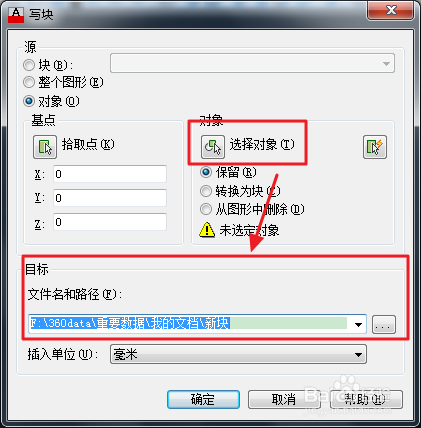

输入写块命令，出现如下的对话框，可以选择对象，并保存到磁盘中
同样选择对象
然后保存文件
插入块
如何插入已经创建好的块呢？

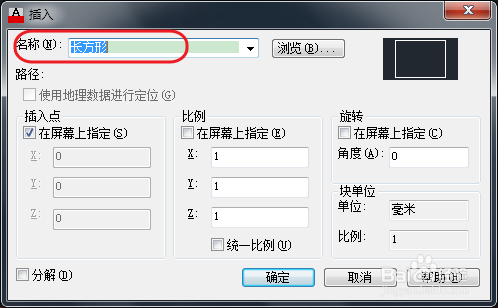

插入块快捷键：insert
可以看到刚才在文档内创建的块【长方形】
点击后面的【浏览】
可以看到刚才保存到磁盘的块【矩形】
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
