AutoCAD基础之如何创建机械图层
来源：互联网
2023-03-17 23:53:32 版权归原作者所有，如有侵权，请联系我们
对于学习机械的同学来说建立机械图层是再熟悉不过的技能，但仍旧有很多人对如何在CAD中创建机械图层不是很清楚。由于机械图层的建立过程比较繁琐，所以小编为大家总结了创建机械图层的详细步骤。
工具/原料
- 电脑，AutoCAD
方法/步骤
打开AutoCAD，点选新建→无样式公制打开

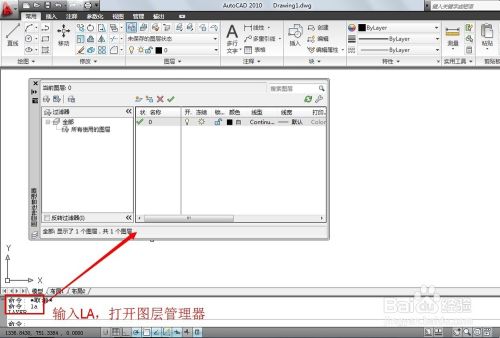

打开图层管理器，输入“la”打开图层管理器
图层 颜色 线性 线宽
图层1 白色 实线 0.3
图层2 绿色 细实线 默认
图层3 黄色 虚线（dash） 默认
图层4 红色 点划线（long-dash dot） 默认
图层5 紫色 双点划线（phantom 5x） 默认
线性的意义：
1、粗实线：可见轮廓线
2、细实线：尺寸线，尺寸界线，剖面线，引出线
3、虚线：不可见轮廓线
4、点划线：轴线，对称中心线
5、双点划线：假象投影轮廓线，中断线。

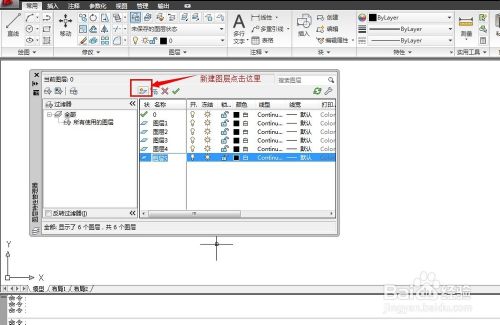

我们接下来在图层管理器中新建5个图层，然后按F2依次对图层进行命名。
然后依次对各个图层的颜色进行设置（参照步骤3）。
再对线性进行设置。虚线的线性为：dash
点划线（long-dash dot）
双点划线（phantom 5x）
粗实线的线宽为0.3.
到此为止，机械图层就建立好了！！
最后祝大家学习进步，工作顺利！！！
