AutoCAD中绘制箭头的方法一
来源：互联网
2023-03-17 23:53:38 版权归原作者所有，如有侵权，请联系我们
AutoCAD中绘制箭头方法很多，本人详细讲解一下，今天我们讲解一下第一个方法：矩形指令和多边形指令配合法。
方法/步骤
箭头其实可以看成一个矩形和一个三角形组合而成的，所以我们可以使用矩形指令和多边形指令配合绘制。
在“绘图”工具栏中选择“矩形”命令，当然你可以直接在命令行中输入REC命令。
以默认的方法：利用矩形的两个角点，绘制矩形。矩形大小大家根据自己的图纸来确定。
在“绘图”工具栏中选择“多边形”命令，当然你可以直接在命令行中输入POL命令。
输入边的数目 3，指定正多边形的中心点,为矩形的中点，内接于圆/外切于圆，不影响绘制，通过鼠标指定圆的半径。

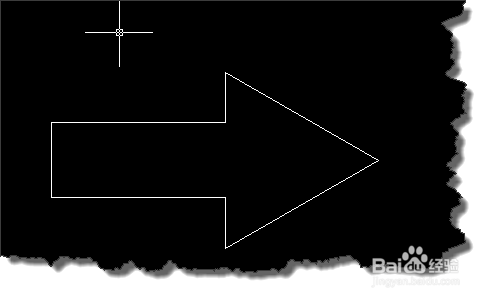

绘制出来的效果如图。那我们还修改一下。
用TR修改命令，在命令行中输入TR后两次回车后就可以选择要修改要去掉的线。
下面我们将这图标合并成整体，在命令行中输入PE，再输入M，选择所有对象后，再输入J进行合并。

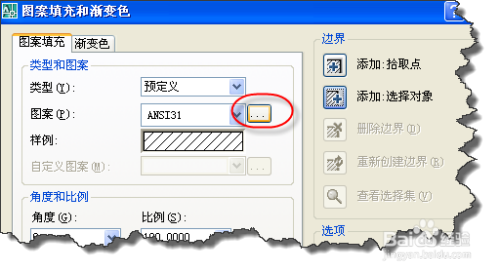

这个我们的箭头就是一个整体对象，再输入H，填充内部。点击如图按钮。

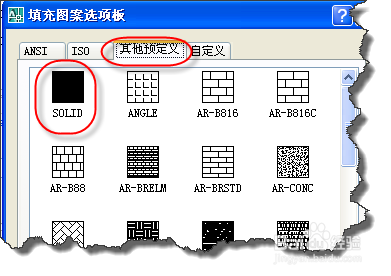

在“其他预定义”选择下，选择“solid"图案，后点击箭头内部后确定。

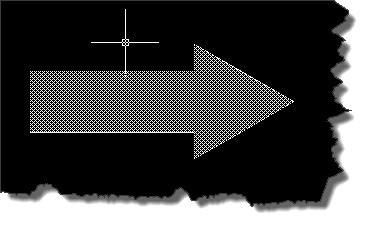

这个时候，我们会发现箭头已经绘制成功，如果你经常使用这个对象的，你可以将这个图案设置图块，以便下次多次使用。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
