AutoCAD中如何设置图形界限
来源：互联网
2023-03-17 23:53:38 版权归原作者所有，如有侵权，请联系我们
图形界限就是绘图区域，也称为图限。现实中的图纸都有一定的规格尺寸，如A4，为了将绘制的图纸方便地打印输出，在绘图前应设置好图形界限。在AutoCAD 中，可以在快速访问工具栏选择【显示菜单栏】命令，在弹出的菜单中选择【格式】|【图形界限】命令(LIMITS)来设置图形界限。
工具/原料
- 电脑，AutoCAD
方法/步骤
通过选择【开（on）】或【关（off）】选项可以决定能否在图形界限之外指定一点。如果选择【开（on）】选项，那么将打开图形界限检查，就不能在图形界限之外结束一个对象，也不能使用【移动】或【复制】命令将图形移动到图形界限之外，但可以指定两个点（中心和圆周上的点）来画圆，圆的一部分可能在界限之外。
如果选择【关（off）】选项，AutoCAD禁止图形界限检查，可以在图限之外绘制对象或指定点。
接下来，我们在AutoCAD中绘制界限设置为594x420.
在快速访问工具栏中选择【显示菜单栏】命令，在弹出的菜单中选择【格式】｜【图形界限】命令，发出LIMITS命令。

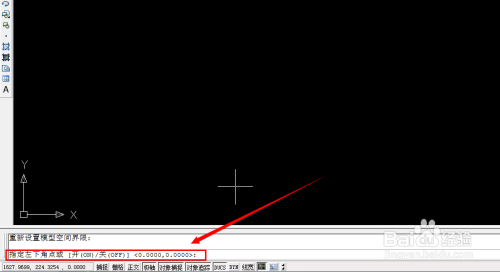

在命令行的【指定左下角点或[开（on）/关（off）]0.0000,0.0000>:】提示下，按Enter键，保持默认设置。

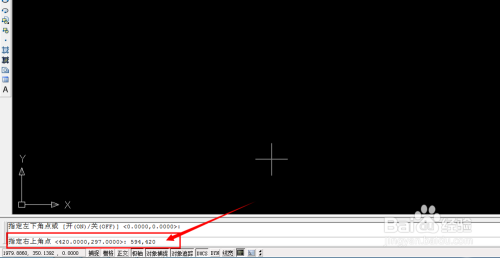

在命令行的【指定右上角点420.0000,297.0000>:】提示下，输入绘图图限的右上角点（594，420）。

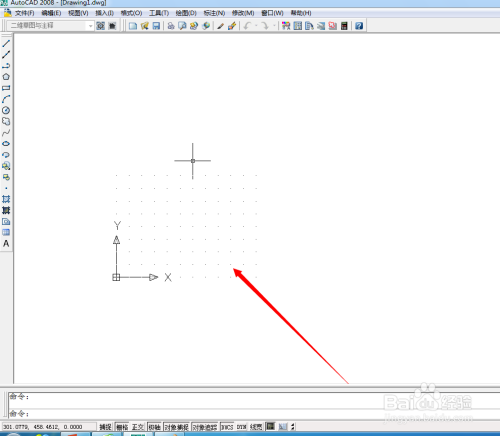

在状态栏中单击【栅格】按钮，使用栅格显示图限区域，如图所示。
打开图形界限检查时，无法在图形界限之外指定点。因为界限检查只是检查输入点，所以对象（比如圆）的某些部分可能会延伸出图形界限。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
