AutoCAD中如何绘制和编辑样条曲线
来源：互联网
2023-03-17 23:53:40 297
在机械制图中，零件图或者装配图中的局部剖视图的边界常用样条曲线来表示。
样条曲线是一种通过或接近指定点的拟合曲线。在AutoCAD中可以通过指定点来创建样条曲线，也可以将样条曲线起点和端点重合而形成封闭的图形。
工具/原料
- 电脑
- AutoCAD
方法/步骤
一、绘制样条曲线
绘制样条曲线的操作方法为：在菜单栏中选择“绘图”｜“样条曲线”命令。
或单击绘图工具栏中“样条曲线”按钮“~”；或在命令行中输入命令“SPLINE”，按Enter键。

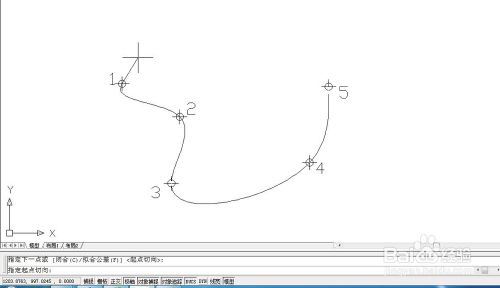

通过指定点绘制样条曲线时，命令行提示如下：
命令：-spline
指定第一个点或[对象（O）]：（指定图中的点1作为样条曲线的起点）
指定下一点：（指定图中的第2点）
指定下一点或[闭合（C）/拟合公差（F）]起点切向>：（依次指定图中的第3点、第4点和第54点，最后按Enter键结束绘制）
指定起点切向：（可用单击鼠标的方式确定起始点的切线方向，也可输入点的坐标）
指定端点切向：（同上）
二、编辑样条曲线

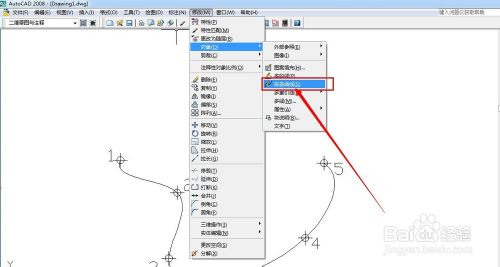

选择“修改”｜“对象”｜“样条曲线”命令，就可以编辑选中的样条曲线。

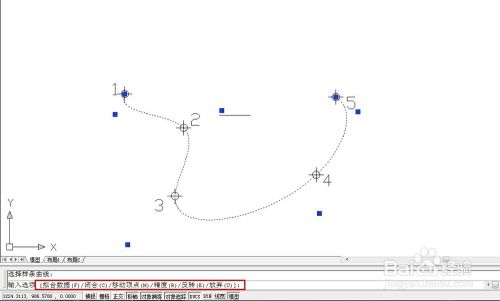

样条曲线编辑命令是一个单对象编辑命令，一次只能编辑一条样条曲线对象。执行该命令并选择需要编辑的样条曲线后，在曲线周围将显示控制点，并出现样条曲线编辑快捷菜单，同时命令行显示如下：
输入选项[拟合数据（F）/闭合（C）/移动顶点（M）/精度（R）/反转（E）/放弃（U）]：
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
