AutoCAD中如何绘制和编辑多段线
来源：互联网
2023-03-17 23:53:43 版权归原作者所有，如有侵权，请联系我们
在AutoCAD中，“多段线”是一种非常有用的线段对象，它是由多段直线段或圆弧段组成的一个组合体，既可以分别编辑，还可以具有不同的宽度。
工具/原料
- 电脑
- AutoCAD
方法/步骤
使用多段线命令可以绘制直线、圆弧、等宽或不等宽的线段，以及直线与圆弧的组合线段。其操作方式有：在菜单栏中选择“绘图”｜“多段线（PLINE）”命令；或在工具栏中单击“多段线”按钮；或在命令行中输入PLINE命令。
一、默认方式画多段线
命令：-pline

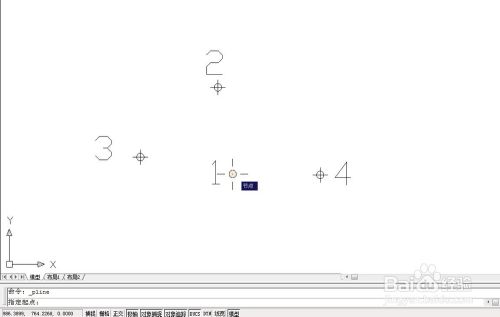

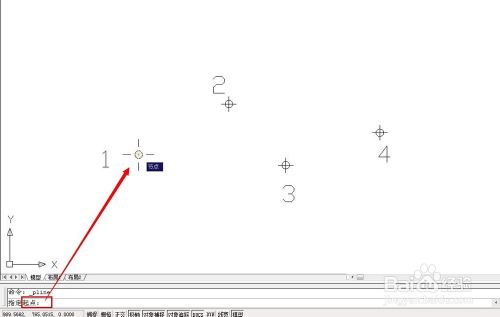

指定起点：（指定图中的点1为起点）

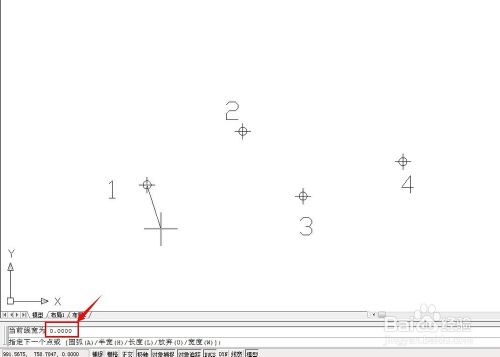

当前线宽为0.0000
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：
指定图中的点2、点3和点4，并按ENTER键结束。

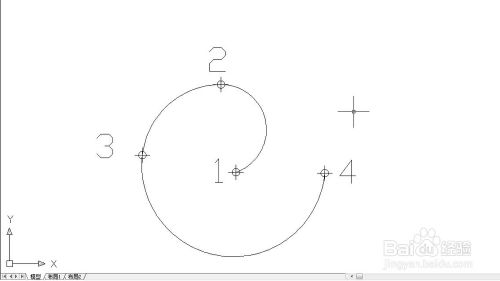

二、圆弧（A）方式画多段线
命令：-pline
指定起点：（指定图中的点1）
当前线宽为0.0000
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：A（输入A表示圆弧方式画线）
指定圆弧的端点或[角度（A）/圆心（CE）/方向（D）/半宽（H）/直线（L）/半径（R）/第二点（S）/放弃（U）/宽度（W）]：（依次指定图中的点2、点3和点4，并按ENTER键结束。
编辑多段线
在AutoCAD中，可以一次编辑一条或多条多段线。选择“修改”｜“对象”｜“多段线（PEDIT）”命令，调用编辑二维多段线命令，然后用鼠标单击要编辑的多段线，将出现如图所示的快捷菜单，选取相应的菜单命令，将得到不同的多段线编辑效果。
注意事项
- 这里小编使用的AutoCAD2008版，其他AutoCAD版本操作基本一致。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
