在绘制正五角星的时候,我们不仅需要知道其几何的画法,在AUTOCAD中你还得需要知道CAD的基本使用技巧,大家可以用这个绘制练习一下CAD软件。
打开AutoCAD软件,在状态栏位置右击对象捕捉按钮。在弹出的菜单中选择”设置“命令。
在“草图设置”,设置好圆心、象限点和插入点。

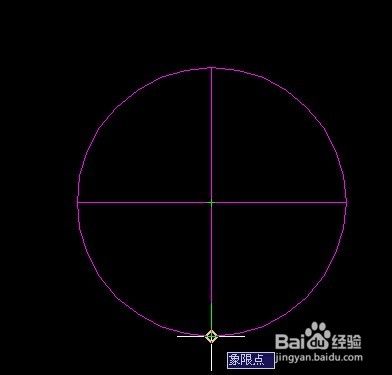

我们使用直线配合象限点绘制如图两个相垂直的直径。如图所示。
在”格式“菜单中选择”点样式“,如图所示。
在“点样式”窗口中选择一个可以见的。

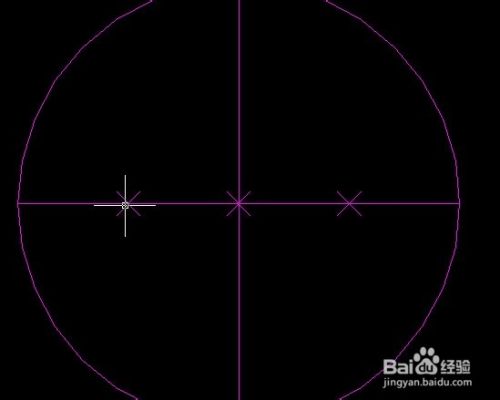

在命令行中输入DIV命令,将水平直径等分四分。
如图绘制一条直线。这个我们可以使用捕捉点和端点进行捕捉。

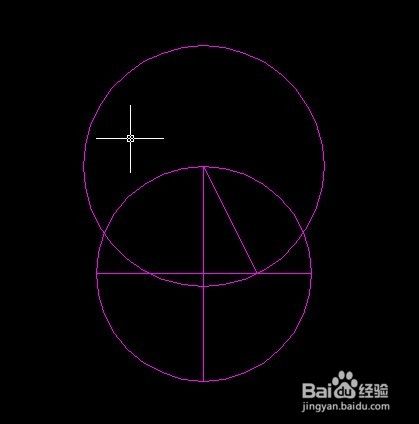

如图再以刚刚绘制的直线为半径绘制一个圆。
这个时候可以得到这如图两个圆之间的交点。
这个时候我们去掉所有辅助线,只保留最后两个圆,如图所示。

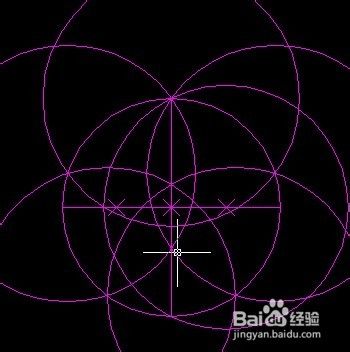

以后交点为圆心,复制后面一个圆。得到五边形的五个端点。
去掉所有辅助线,绘制一个五边形,如图所示。
连接端点就可以得到一个标准的五角星。如图所示。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考!
