autocad中如何创建规定尺寸的倒角矩形 创建一个长度、宽度均为500,水平方向长度60,竖直方向长度30直线倒角的过程。
点击矩形按钮,然后在命令栏里输入c。
输入c之后按回车。

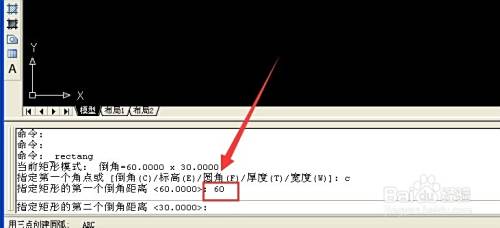

输入第一个倒角距离60,然后点击回车。第一个倒角距离是水平方向的距离。

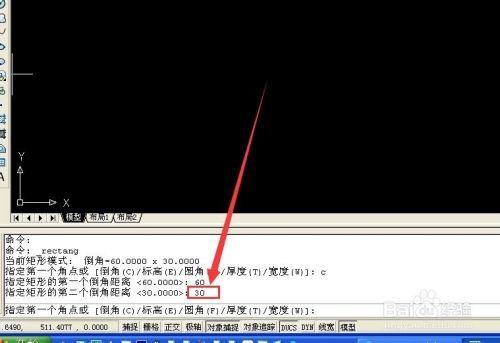

输入第二个倒角距离30,然后点击回车。第二个倒角距离是竖直方向上的倒角距离。
然后在界面上点一下鼠标左键,此时可以拖动出一个倒角矩形。如果想精确指定倒角矩形的长宽可以接着下面的步骤操作。

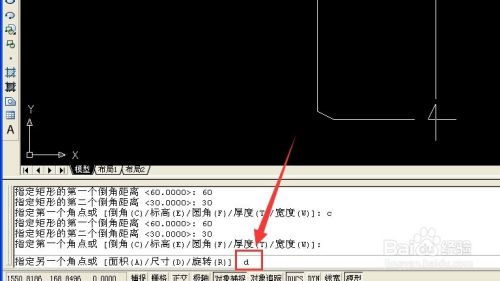

在命令栏中输入d。
然后输入指定的长度500,然后按回车。

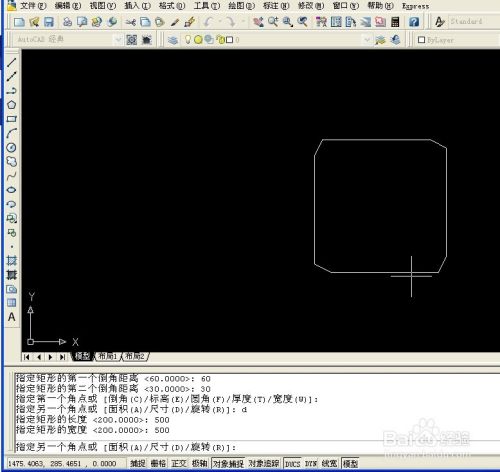

再输入指定的宽度500,再按回车。
此时倒角矩形就创建完成了。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考!
