AutoCAD 如何进行封闭图形图案填充
来源：互联网
2023-03-17 23:54:03 版权归原作者所有，如有侵权，请联系我们
在使用CAD进行图形绘制的过程中，为了更加清晰的表示图形本身的结构，我们需要使用截面图，而截面图的使用就必然牵涉到图案填充的问题，小编接下来就是要教大家如何在CAD图形中进行图案填充。
方法/步骤
打开CAD文件，在菜单栏中，选择“绘图”选项卡，点击之后，选择“图案填充”选项。
只有封闭图形，才可以使用图案填充，那么问题来了？如何定义封闭图形，有两种方法，分别是通过拾取点和选择对象，一般来讲，拾取点更加方便。

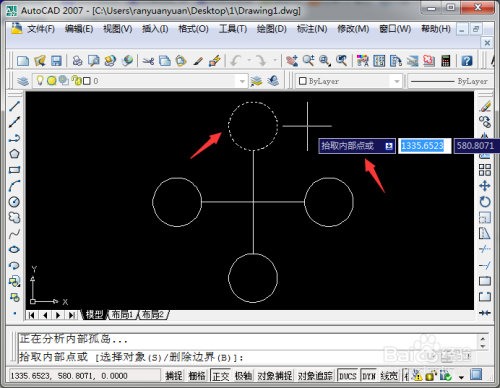

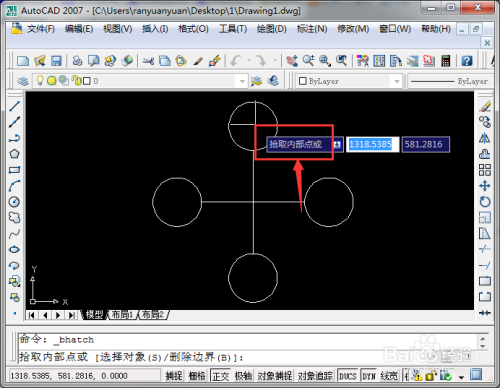

点击“拾取点”选项，在封闭图形内部随便点击一点即可。
这样就选择了一个封闭区域，对于其它封闭区域可以继续按照同样方式选择，结束选择按右键，点击“确认”选项即可。

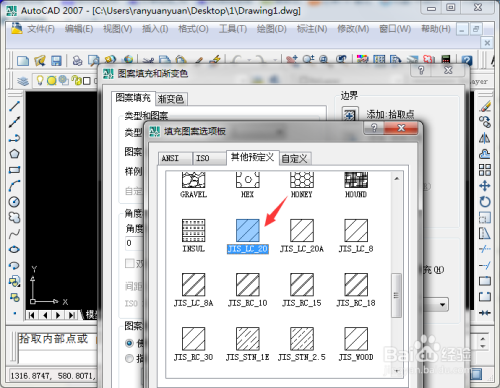

封闭图形选择完成以后，接下来就是填充图案的选择，一般常用的就是45°斜线，大家在图案中找下。
找到45°斜线之后，点击确定选项即可。
接下来，需要设置的就是比例的问题，一般建议大家选择0.25或者0.5的比例，选择完成以后，点击确定选项。
如下图所示，完成图案填充的问题，大家可以自己尝试下进行不同样式的填充。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
