AUTOCAD中如何设置线宽
来源：互联网
2023-03-17 23:54:09 版权归原作者所有，如有侵权，请联系我们
我们在运用CAD时候，线宽在出图时候非常重要，我们要想改变AutoCAD对象线宽有很多种方法。昀常的办法是是用图形屏幕上实体的颜色来得到不同的出图线宽。也就是说在画图的时候不同类型的图形根据自己的需要画成不同的 颜色。然后在打印输出时设置不同颜色不同的线宽。
工具/原料
- autoCAD
方法/步骤

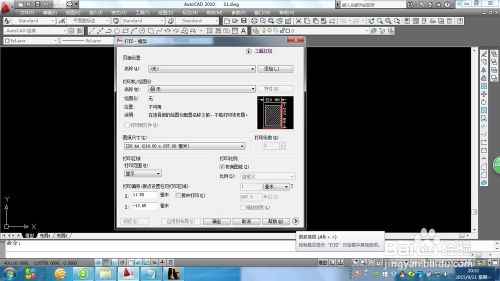

步骤一，点击"File"菜单，选择"Print"，或按"Ctrl P"，这时会弹出对话框"Print/Plot Configuration"（也就是说弹出打印—模型对话框）。

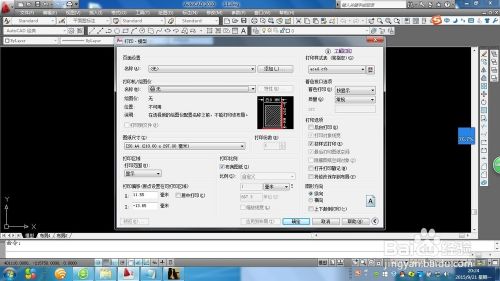

步骤二，在“打印模型：对话框中看到“打印样式表”，点击后面的编辑按钮（有些时候可能打开打印模型时候不能直接看到打印样式表，可以点击右下叫的三角符号就出来了。）。

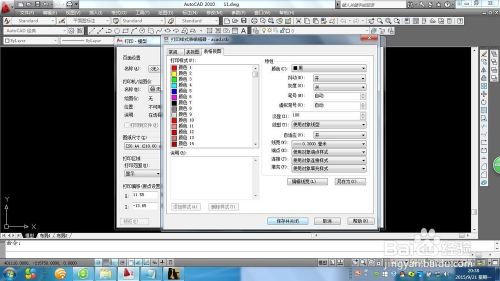

步骤三：弹出"打印样式表编辑器"对话框，在这里可以对每种颜色号码，指定笔号，并且选择合适的笔宽。这儿有两种方式，第一种是表视图，可以非常直观的看到多种色彩的线宽情况，并进行图调节，第二种是表格视图，只能看到单一的色彩进行调节，它可以方便同事调节多种颜色的线性。
步骤四，当你调节好后要点击下面的保存并关闭即可。这儿你可以等所有的都调节好后保存即可，不用换一个色彩就保存一次。这儿我们就把所有的线条调节好了。

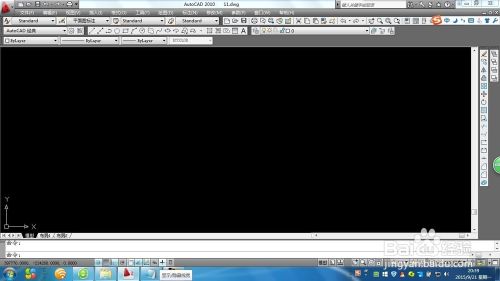

步骤五，如果是你想在CAD中显示已经设置好的线宽，可以点击cad最下面的”显示/隐藏线宽“按钮即可。
步骤六，上面设置的是打印时候的线宽调节。要在CAD中显示出线宽，应该在线宽控制栏目调节你要的线宽即可。这个线宽在你打印时候默认的就是这个线宽，如果你设置过打印线宽的话，这个设置只有在CAD中有效果打印出来也是安装你设置的打印线宽来的。关于线宽的问题 还有：LineWeight线宽是绝对线宽，而多义线线宽是相对线宽，也就是说，无论图形以多大尺寸打印LineWeight线宽都不变，而多义线线宽则随打印尺寸比例大小变化而变化，无论实体被缩放多少倍，LineWeight线宽都不变，而多义线线宽则随缩放比例改变而改变。
步骤七，这里先给大家介绍一下笔宽的大小是怎么决定的。笔宽的大小主要由打印设备分辨率和打印点之间的宽度决定的，公式为点距>/设备分辨率>。AutoCAD将用这些标准值来代替我们随意输入的值。 下面列举了几种常见打印机的昀小的笔宽： HP Laserjet III 打印机系列用1/300 Canon BubbleJet 喷墨打印机系列用1/360 HP LaserJet IV 打印机系列用1/600 新的Canon BubbleJet 喷墨打印机用1/720 明白了以上的道理，我们就可以在"Pen Assignment"对话框中根据需要填写线型宽度的值了。比如一号颜色用"1/300"，二号颜色就用"2/300"，等等。系统自动会算出相近的小数值。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
