如何在AutoCAD中进行阵列
来源：互联网
2023-03-17 23:54:13 版权归原作者所有，如有侵权，请联系我们
AutoCAD软件是一款在国际上广为流行，当然也是一款非常实用的绘图软件。其中，大大小小的功能也有许许多多，它们虽然并不是必须的，但是却可以大大提高你的绘图效率，缩短你的绘图时间。本次，我所要讲的是AutoCAD中的“阵列”功能，当然你也可以自己一个个画，但是会消耗相当多的精力和时间，而使用“阵列”就可以让你马上画出你所想要的效果。
工具/原料
- AutoCAD
- 阵列
方法/步骤
还是以AutoCAD2016这个版本为例进行讲解，其他版本相似，差别不大。首先运行AutoCAD2016软件，如图所示，先在空白界面上画上你想要进行阵列的图形，我以比较简单的圆形为例。
如图所示，鼠标左键点击“修改”一栏，可以看到其中有许多按钮，其中有一栏是“阵列”，下拉菜单，可以看到阵列包括了矩形阵列，路径阵列和环形阵列。本次讲解对相对比较简单的矩形阵列进行讲解。

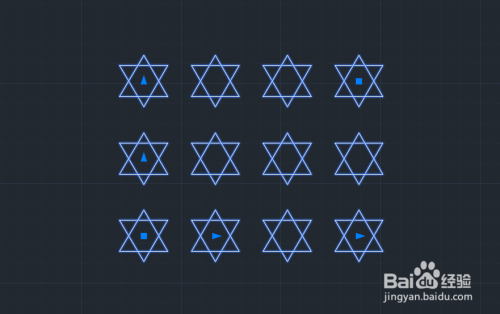

先选中你所要进行阵列的图形，然后鼠标左键点击“矩形阵列”按钮，界面上就会出现默认的阵列，当然你也可以先点击“矩形阵列”按钮，然后再选择阵列对象。
那么此时如何把默认阵列修改成你所想要的阵列呢，这时候你就要先找到夹点位置点击鼠标右键，在弹出来的列表中找到你所要修改的地方点击，进行相应的修改。

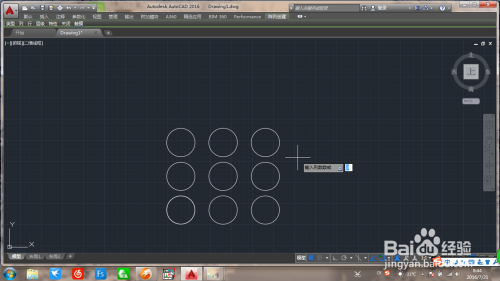

接上一步，在列表中找到“间距”这一栏，对阵列中每一个图像间的行间距和列间距进行修改。首先是列间距的修改，如图，我输入了“500”，也就是500mm，输入完之后点击“Eenter”键，这样就把列间距修改好了，这时候软件会自动弹出行间距，同样方法输入即可。

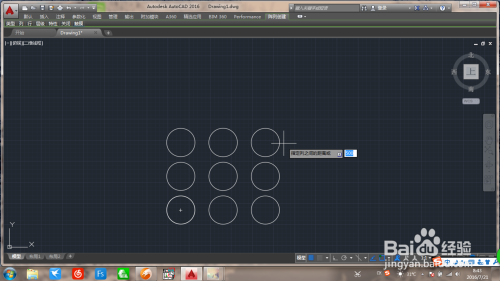

在修改完了行列间距之后，就要开始修改图形在行列中的个数了，这个和上一步一样，只要在夹点处点击鼠标右键，在弹出的列表中选择列数修改，如图，我输入的是“3”，同理输入行数，我输入的是“5”，这样就完成了一个比较简单的阵列绘制。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
