在使用CAD的时候,想要在CAD中画吊钩,如何使用CAD里面的工具画出吊钩图形呢?下面就给大家举例讲解适应CAD画吊钩的方法
首先需要的是打开CAD
在主界面中,画绘制竖直和水平的中心线,如图所示

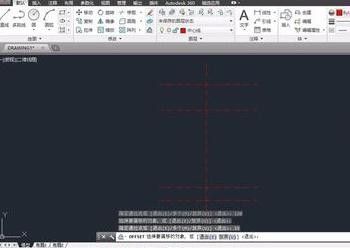

然后将水平的中心线向上偏移90和120个单位
然后将水平中心线偏置15个单位,如图所示

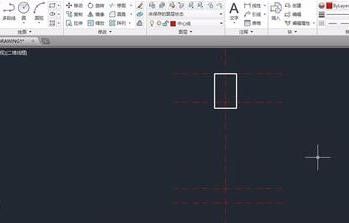

绘制一个长度为23,宽端为36的矩形

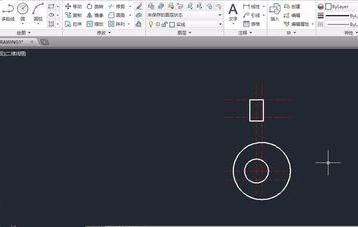

接着绘制一个半径为20的圆
然后向右偏置中心线9个单位,绘制半径为48的圆
这里将中心线向左右偏置15个单位
接着倒圆角半径为40,大圆与最右的中心线
然后倒圆角半径为60,大圆与最左的中心线
这里将小圆向外偏置40个单位

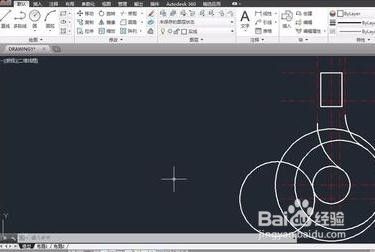

接着绘制以最下方的中心线交点为原点,半径为40的圆
然后删除如下图所示的圆与中心线
这里将大圆向外偏置23个单位
接着绘制如下图所示的圆,半径为23
然后删除水平中心线和圆
这里绘制相切、相切、相切的圆
接着修剪多余的线条

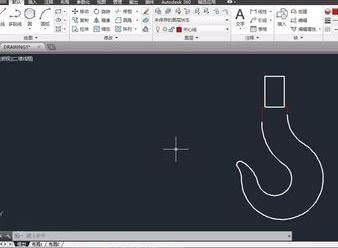

最后,转化为实线,如图所示,吊钩就完成了
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考!
