CAD的直线斜线标注
来源：互联网
2023-03-17 23:54:18 286
入门篇，对于基本图形的长度测量与标注，是完成一张工程图的基本，现在就让我们来学习直线以及斜线的标注。
工具/原料
- Auto CAD2014以上
方法/步骤
首先进入打开CAD软件，进入“Auto CAD经典”绘制界面。
想要标注一根直线的距离，在经典界面下是没有“直线标注”的按钮的，所以我们直接输入命令“dli”来进行标注，反而使用命令会比较方便。

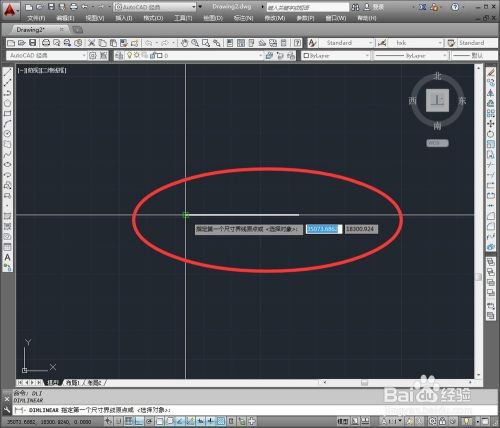

进入“直线标注”状态后，会让我们首先确定第一点的位置，在图中直线的一端点击鼠标即选中。

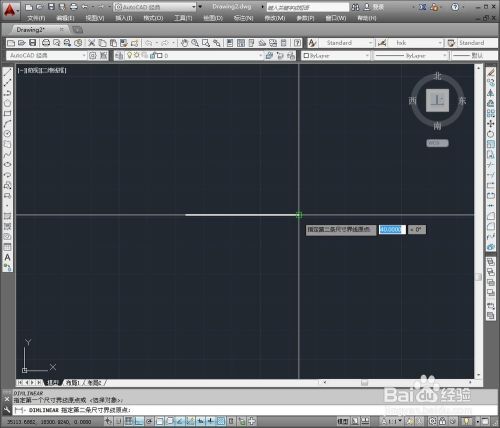

然后确定第二点的位置，在直线另一端点击鼠标左键。
之后我们会看到标注直线长度数值的尺寸界线出现，拖住鼠标，放在适宜的位置后单击鼠标左键即可。
下面是斜线的标注，我们会发现“dli”命令只能标注，x轴或者y轴的正交尺标，无法对有角度的线进行标注，同样也是该命令的优点。

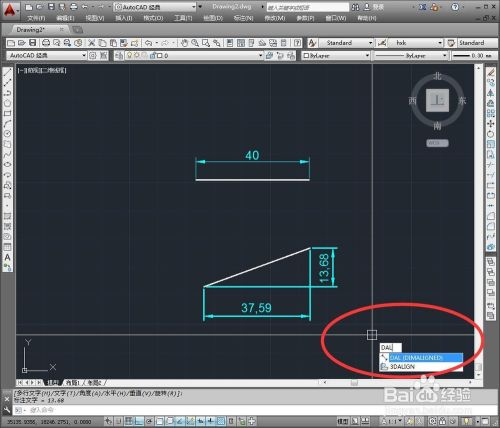

现在我们要标注斜线尺寸，使用命令“dal”后空格键确定，使用方法也是在线段两端单击后拖动尺标完成。

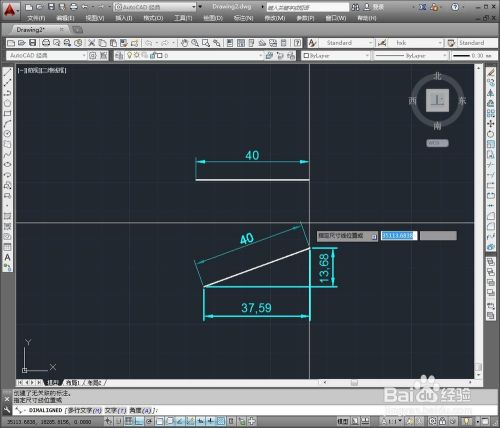

这样斜线的尺标也完成了，“dal”命令优点是很够快速对斜线标注，缺点是无法标注x、y轴的尺寸。因此对直线标注一般是“dal”“dli”进行混用。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
