如何使用AutoCAD2007点过滤功能
来源：互联网
2023-03-17 23:54:22 446
在之前的AutoCAD2007三维制图教程中，我们分享了不少渲染功能的使用方法，而在今天的教程中，我们将重点给大家讲解一下AutoCAD2007点过滤功能的使用教程。那么，AutoCAD2007点过滤功能怎么使用？我们以一个操作案例来进行演示，一起来了解一下！
工具/原料
- AutoCAD
方法/步骤
画一条垂直于屏幕的直线。
通常是在轴测图中进行。
因为坐标上X-Y所在面是工作面，这里需要调整UCS中的“X”。
在指定的绕X轴旋转90度后回车即可。
然后打开正交，如图画直线。
如何直接在视图中画垂直的线呢？可以使用“点过滤”。
比如画这条直线，当画了第一点后，系统要求指定下一点时，就在命令行输入“XY”，注意XY之前有个小数点，然后捕捉图中十字交叉点，这时命令行提示“于（需要Z）”，这时在后面输入直线的长度。
如图所示，垂直的直线就画好了，这种方法就是“点过滤”的运用。
“点过滤”的方法从本质上说，是一种简化坐标输入的方法。比如说，刚才的直线，如果严格按坐标来输入的话，直线的起点输入坐标“20、60、0”输入了重复的两次，显得繁琐，而实际中的问题，如作过平面上任意一点的垂直线时，往往并不知道此点的平面坐标值，要想直接输入坐标就繁琐了。而用点过滤，则这个问题得以解决。

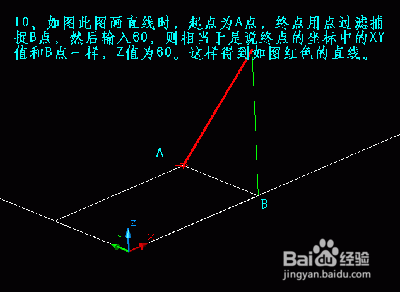

如图此图画直线时，起点为A点，终点用点过滤捕捉B点，然后输入60，则相当于是说终点的坐标中的XY值和B点一样，Z值为60。这样得到如图红色的直线。
点过滤的用途较多，再如比例，需要把图中的实体向上移动65个距离单位。
可以捕捉白色矩形的左下角端点，进行点过滤。
如图所示结果，注意如果用点过滤来作垂直操作时，应严格两次都捕捉同一点，以确保垂直。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
