CAD怎么绘制混凝土构件
来源：互联网
2023-03-17 23:54:32 版权归原作者所有，如有侵权，请联系我们
作为一款常用的工程绘图软件，我们会经常用到CAD进行绘制混凝土构件。具体怎么操作呢？下面我就跟大家分享下CAD绘制混凝土构件的操作方法。
工具/原料
- 任一版本的CAD软件
方法/步骤

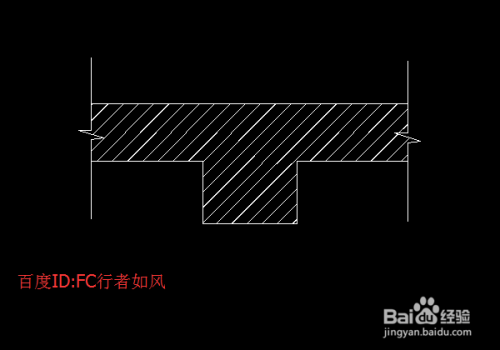

首先打开CAD软件后，我们写在软件页面上制作出某个混凝土构件的截面，如下图所示。
砼截面初步绘制好后，接下来就需要我们给该截面插入图案填充。在下面的命令栏中输入“H”，再按回车键。

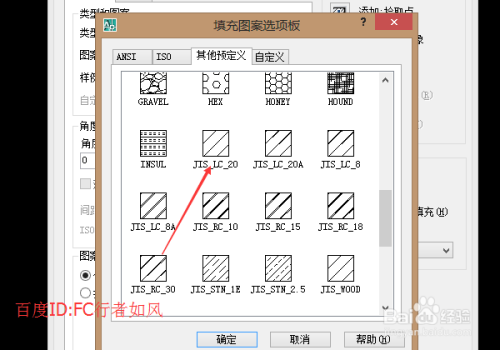

此时会弹出“图案填充和渐变色”对话框，我们先在“图案填充选项板”中选择好下图箭头所指的图案。
接着通过“边界→添加：拾取点”功能选定好需要填充的范围，点击确定就会出现下图这样的图形了。

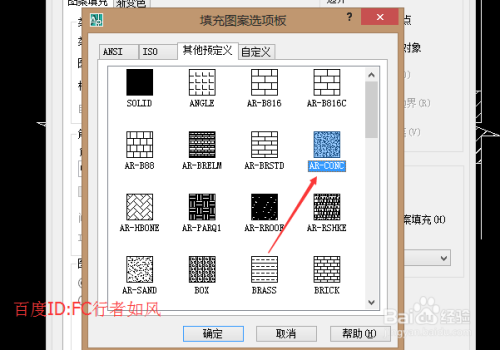

之后再打开“填充图案选项版”，然后选择里面的AR—CONC图形。
接着再根据步骤四的操作我们就能够得到下图显示的图形了，这样就已经完成混凝土构件的绘制工作了。
注意事项
- 个人经验，仅供参考。
