AutoCAD新建自定义图层
来源：互联网
2023-03-17 23:54:37 版权归原作者所有，如有侵权，请联系我们
AutoCAD新建自定义图层，让图纸更直观。
工具/原料
- AutoCAD
- 电脑
方法/步骤
打开CAD文件，点击“图层特性”图标，或快捷键“AL 空格”打开图层特性对话框；

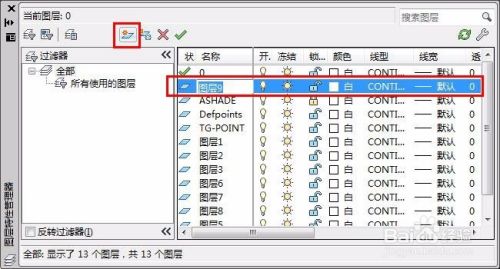

点击“新建图层”按钮或者快捷键“Alt N”新建图层
双击新建的图层名字更改名字；
如果你不希望在该图层的线被移动或删除，那么你可以点击锁定按钮，将图层锁住；
点击颜色下面的白色方框可以自定义该图层的颜色，然后确定即可；

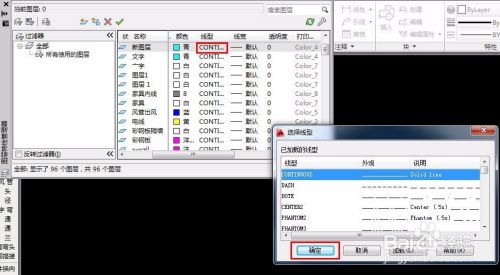

点击线型下对应该图层的英文字，打开选择线型对话框，自定义该图层的线型；
如果在“选择线型”中没有你想要的线型，可以点击下面的“加载”按钮，打开“加载或重载线型”对话框，选择好自己满意的线型后，确定，然后再到“选择线型”里面点取，确定；
选择好线型，就要定义线宽了，一般机械图纸对线宽有标准性的要求。点击默认按钮，就会弹出“线宽”对话框，点选定义的线宽，点“确认”退出。如果对没有线宽要求的图纸，可以使用“默认”线宽即可，不用更改；
线宽后就是调节图层的透明度了，一般默认是0，如果更改就点击0进入更改对话款，输入透明度大小，数值越大，图层越透明；

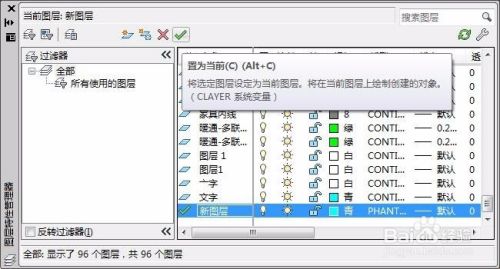

这样，修改完成后，可以选中该图层点击上面的绿色√，或者快捷键“Alt C”设置为当前图层，然后左上角×号关闭；
最后返回到CAD界面，就可以使用刚刚新建的自定义图层了。
注意事项
- 虽然过程看起来繁琐，但操作起来却很简单快捷！
- 这是我根据自己的平时经验总结分享给大家参考，希望能帮助到你！
