CAD绘制三维建筑高级教程
工具/原料
- CAD软件
方法/步骤
1、作图之前首先要学会用图层，这样便于管理图层（如冻结、隐藏），一般如下方法建些（1-2d、1-墙体、1-地面、1-顶棚、1-家具）[图层名称因个人习惯]。

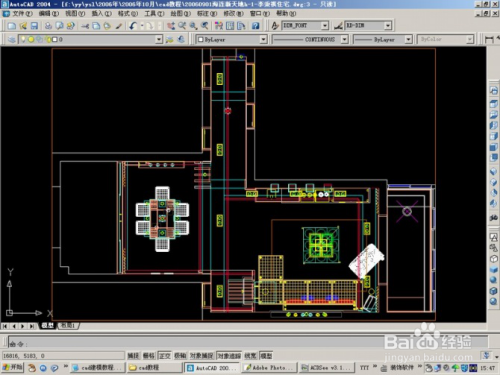

2、图层做好后直接插入cad平面图，把它放在1-2d图层，然后把该图层冻结（作为建模的参考图层）。
3、用多义线把要表现的区域（墙体）轮廓绘制好，扁移280[一个墙体厚]，用
ext命令拉伸2650[墙高],再用su命令布尔运算就可得到墙体，用类似的方法做出门洞和墙面壁龛。把建好的墙体模放在1-墙体图层中。
4、做好后的渲染图
5、依次用ext命令拉伸做好地面[模放在1-地面图层]和平顶[模放在1-吊顶层]。
6、做好后地面渲染图。
7、做好后平顶渲染图。
8、再用ext和su命令依次建好门窗及门窗套和窗帘[模放在1-门窗图层]。

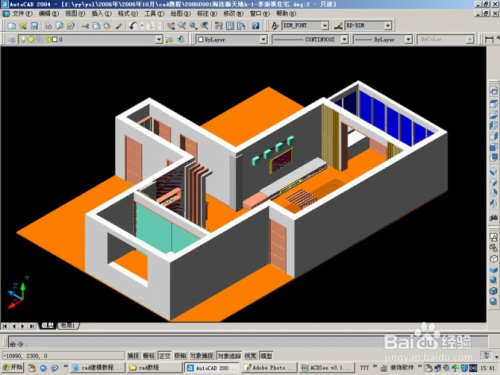

9、把1-吊顶图层隐藏掉，rr渲染命令后得到墙体、地面、及门窗的简单表图。
10、接着建出吊顶造型模[模放在1-顶棚图层]

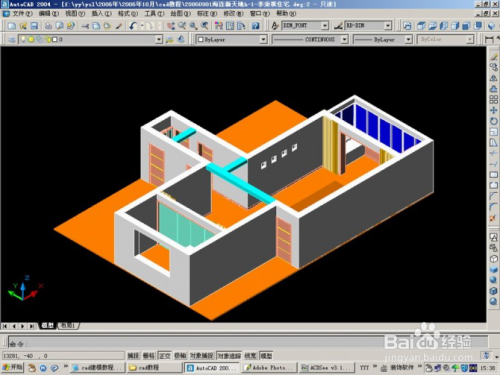

11、rr渲染命令后得到墙体、地面、门窗及顶棚的简单表现图。
12、建墙面造型和其他造型。
13、用i命令插入cad家具模块[模放在1-家具图层]

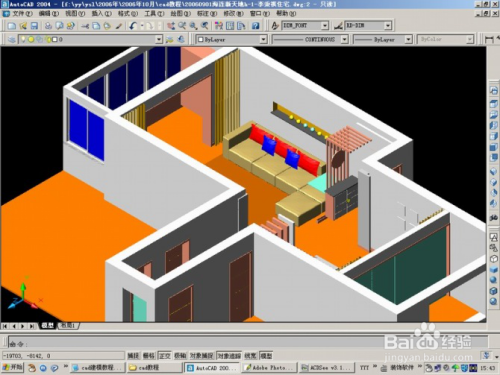

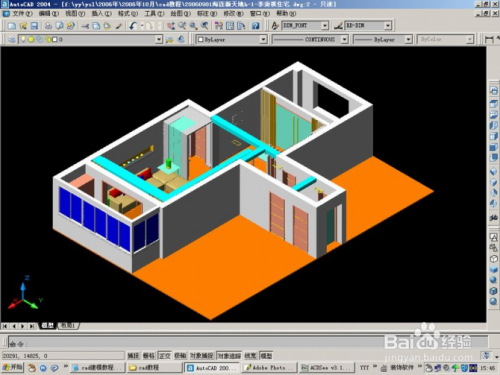

14、rr渲染命令后得到墙体、地面、门窗、墙面造型及家具的简单表现图。
15、换一个角度的简单表现图。

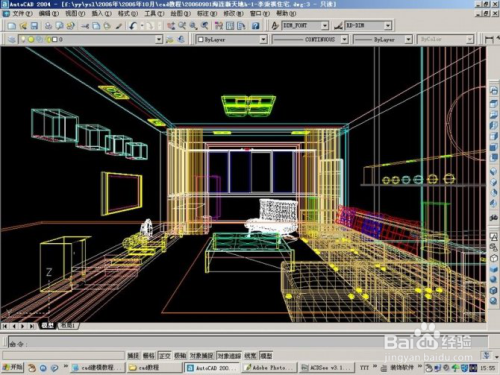

16、回到线框视图显示。

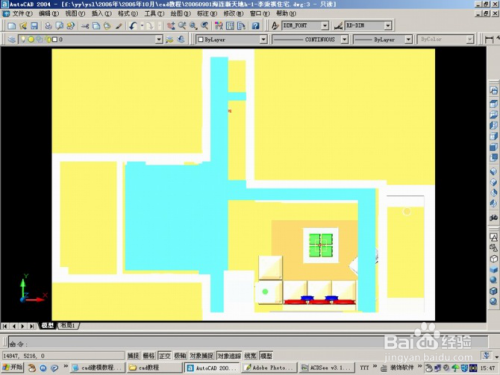

17、顶视图简单表现图。

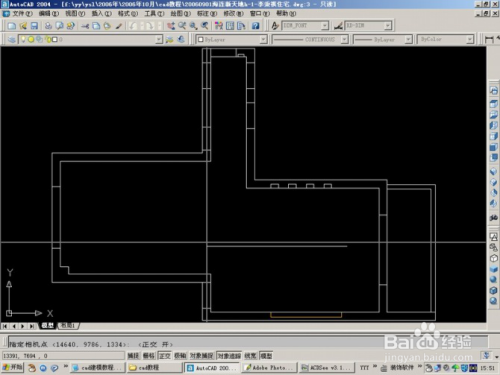

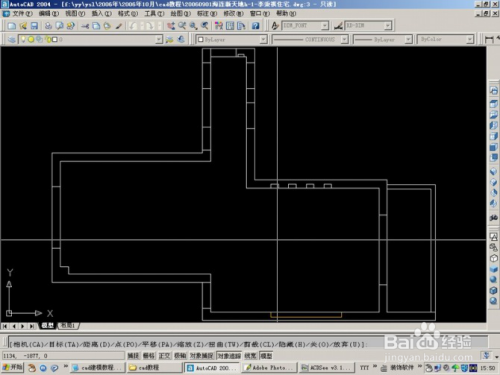

18、室内模型做好后，开始打相机了，回到平面图视图。
19、输入dv相机命令后,选择要看的空间[一般选墙体]，谈出相机参数拦，然后输入po[看点]，在平面里点取相机要看的位置，左右或上下移动鼠标，移到[站点]，及相机的起点。
20、虚线是选中的墙体[参照物]
21、dv相机命令后的状态。
22、看点[相机要看的位置]
23、站点[相当于人站的位置]

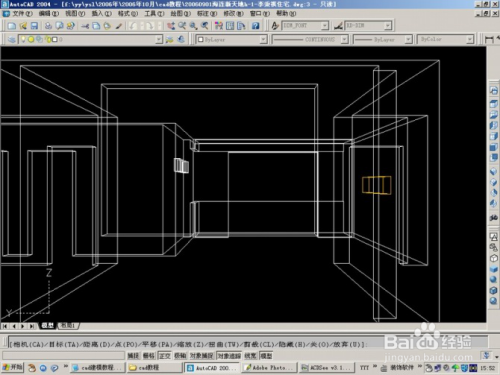

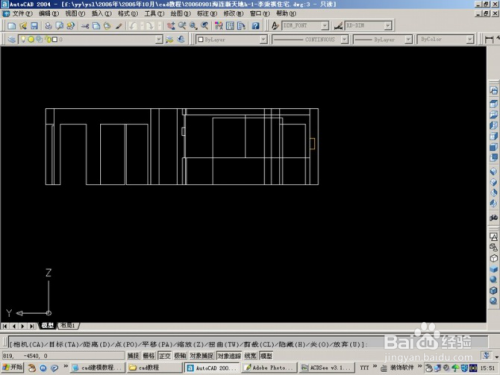

24、接19左右或上下移动鼠标，移到[站点]，及相机的起点后得到0高度的相机平视图[没有透视]。
25、相机参数拦后输入d后显示0高度的相机透视图，这时的相机高度是0。
26、接着输入pa[相机平移]，在屏幕上点区任一点后向下移动鼠标，输入数字1600回车，即可得到1600高的相机透视图。
27、如果得到的结果不是很理想，可以在输入dv命令，重复以上的操作，期间还可以结合z[相机缩放，相当于焦距]和cl[相机修剪，相当于剪刀，可以站在墙外，通过修剪透过墙体看到室内]来达到理性的透视效果，得到好的角度。

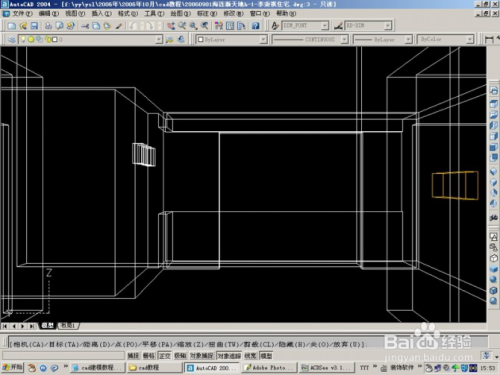

28、这是通过缩放和修剪后编辑得到的相机透视图。
29、相机打好了，再重新打就麻烦多了，所以用到命令v[相机存储命令],输入命令v，谈出相机存储列表对话框。
30、点新建按钮，输入视图名称[相机名]如；客厅，确定，即可保存刚做的相机文件；如需再次调入相机文件，输入命令v后，点取相机列表中的客厅文件，再点置为当前即可调出相机文件。
31、得到的相机透视图，利用上面的方法可以多打几个角度，多存储几个相机文件。
好了，这个三维图绘制方法已经讲的差不多的，大家看下还有什么地方不懂的。当然，如果仅仅是做整体衣柜的话，后面这些打相机位的步骤就可以不用了。
