CAD视口怎么用
来源：互联网
2023-03-17 23:54:40 版权归原作者所有，如有侵权，请联系我们
CAD视口怎么用？视口比例怎么调节？怎么制作接图线？
工具/原料
- CAD2016
方法/步骤
得在模型里有一张需要做视口的图。

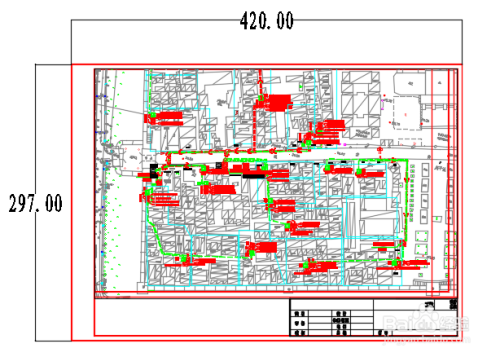

找来一张带图签的标准图框（这里用A3)。
输入命令MV（或者在CAD中视图-视口-新建视口），并像画矩形一样，画一个范围，画完后效果如下。选中的方框及为视口。

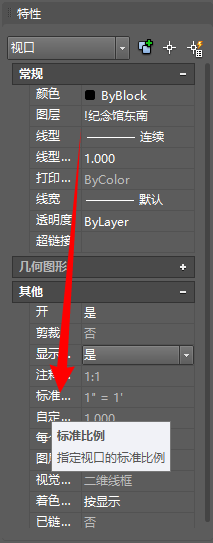

根据需要调节视口比例。Ctrl 1打开属性对话框，选中视口，修改自定义比例为1。效果如下。比例也可以通过标准比例来选择。
调整完比例后，调整视口中图纸的范围。在视口中双击鼠标，激活视口。视口激活后呈粗黑框显示。
在视口激活状态下，按鼠标中键，拖动图纸，调整图纸至想要显示的范围，松鼠标中键，然后鼠标移动到视口范围以外双击鼠标，结束视口激活状态（或直接输入PS退出视口）。
视口的锁定。选中视口，在视口显示锁定中选择：“是”。锁定视口。视口锁定状态下，双击激活视口后，在视口中拖动或滚动鼠标滚轮，将不再改变视口比例。
视口多图拼接
如果遇到有多张图纸需要用视口对图纸进行拼接，也就是需要有接图线的图纸，方法如下。
首先，沿标准图框内框及签名栏外边，画一条封闭的多段线（图中绿色粗线）。然后向向内偏移10mm(图中红色细线），这样就可以在两条线之间的任意位置添加接图线说明。
将中间细红线封闭图框做成块（并放置于不打印图层上），然后在模型中根据需要放置图框，如图所示。

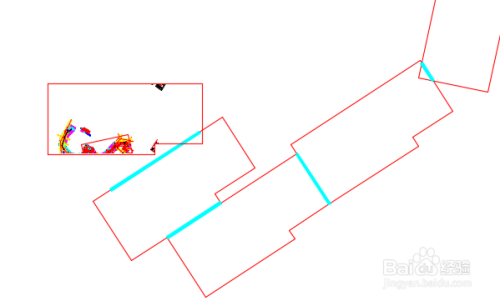

复制这些图框至布局里，然后根据这些块制作相应的视口，图中青色的粗线，将是以后的接图线。

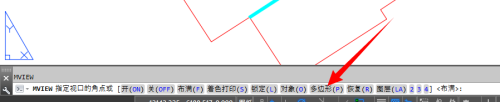

我们选择第一个图框制作视口，以后几个就都一样了。首先，输入MV（或者在CAD中视图-视口-新建视口-多边形视口），然后选择多边形视口（即直接输入P)。作为CAD2016来说，可以直接用鼠标点击：多边形视口就行。
沿第一个图框边线，画一条多段线，确认后，视口就出现了。
查看并旋转视口角度。打开循环选择（Ctrl W），选择块参照，查看块旋转角度，为33度。
将第一个图框中的块参照删除，并对视口进行负33度旋转，使其变的方正。
根据需要调整视口比例。双击激活视口，滚动滚轮，将要显示的范围调整的与视口差不多大小，退出视口后（或直接输入PS退出视口），然后再手动改为需要比例（我是1:500出图，所以改为2）。变化不是很大。然后锁定视口。

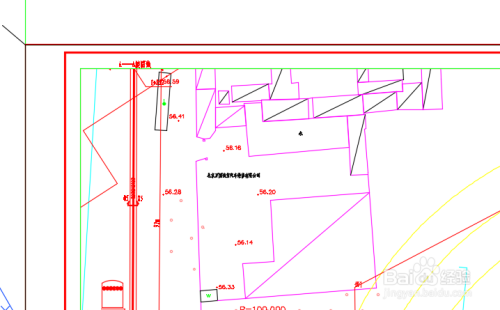

拖动视口，使模型中相应图框各个角点都显示出来。
然后再拖动视口和控制点，与模型中图框各个各个对应。
将调整好的图纸放于图框中。删除多余内容，添加接图线。
效果图。
注意事项
- 在锁定视口前，在视口中滚动鼠标滚轮会改变视口比例，需注意只拖动，不滚轮。
