AutoCAD绘图示例
来源：互联网
2023-03-17 23:54:41 版权归原作者所有，如有侵权，请联系我们
CAD是机械专业最基础的技能，学好CAD在进入公司之后能更好的适应公司工作。而且CAD是公司要求的必备技能。如今的时代已经是计算机辅助制图代替手工绘图的时代，所以CAD是非常重要的。学好一个技能总是有好处的。
工具/原料
- 电脑
- AutoCAD
步骤
打开CAD软件，打开图层管理器，设置图层。这里我们会用到两个图层，一个是中心线，另一个是轮廓线，也就是粗实线。它们的线宽都设置为0.5mm。当然也可以根据实际的图纸大小进行调整。但是要注意的是，粗线与细线的线宽是两倍关系。
画中心线。不管画什么图，首先都要画中心线，这是必须的。是一种习惯。因为有了中心线以后，作为其他线条的定位基准。一般来说，中心线时只所画图形的中心。但是有的时候也可以不是中心，在图形的边缘轮廓线，根据实际需要画中心线。

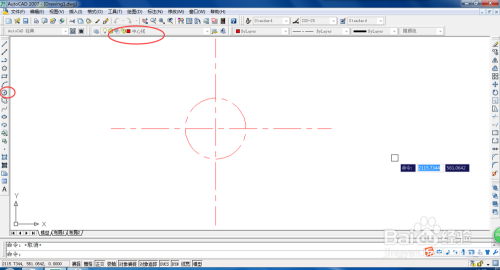

然后根据给出图纸的图形，先画直径70mm的圆。
在画直径70mm上分布的5个小圆，直径12mm。因此它们之间的夹角就是360度除以5等于72度，这里要用到旋转命令。我们先画圆心在中心线上的圆，因为这个圆圆心位置是已知的，所以直接能画出来。然后在把这个圆旋以直径70的圆的圆心为基点旋转72度就得到下一个圆，一次类推，画出5个小圆。

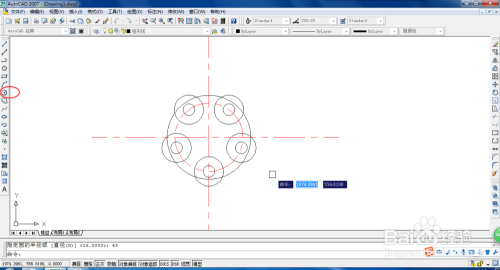

接下来画最外面的突起的五个圆。这五个圆的圆心是以对应的五个小圆的圆心为圆心，直径是30mm，因此可以直接用画圆命令直接作画。当然也可以用旋转命令或者放到比例的命令，方法有很多，就看自己喜欢哪种吧。
然后再画外圆直径86mm的圆。这个圆很简单，就是以中心线交点为圆心的圆。直接作画即可。
然后采用修剪命令，修剪外圆，得到图纸图形。
再画直径30mm的圆。
然后画上下对称的突起。这里可以用平移的命令作图，然后再修剪。得到最终的图。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
