Autocad中的图案填充功能如何使用
来源：互联网
2023-03-17 23:54:55 266
Autocad是一款集二维，三维绘图功能的一款软件，广泛应用于机械，航天等领域。那么其中的二维绘图中，图案填充功能如何使用呢？
工具/原料
- Autocad软件
方法/步骤

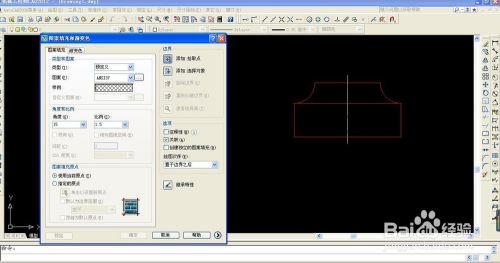

首先打开Autocad绘图软件，进入绘图区域。绘制如图所示的图型。
点击工具条中的“图案填充”选项，进入图案填充页面。
“类型”选择预定义，图案可以点击下拉，出现很多供选择的图案，选择之后就可以在“样例”中看出来。
选完自己需要的“图案”之后，设置“角度和比例”，这里设置0度，比例为1.
点击右侧“边界”，拾取点，在绘图区中封闭的空间里，随便点击一下，就能选择区域了。
然后点击键盘确认键，或者空格键，回到图案填充设置选项。点击预览，即可生成填充的图型。
或者使用边界—添加：选择对象，进入绘图区，依次选择需要填充的区域的边界，一定要是封闭的区域。同样可以生成填充的图案。
如果生成的图案自己觉得不合适，可以通过改变角度或者比例来改变图案的密度和线的形状。例如角度15，比例因子为1.75，生成的图案就是下边的形状。
注意事项
- 填充的区域一定要是封闭的区域，不然无法填充。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
