怎样创建Auto CAD图层
来源：互联网
2023-03-17 23:55:02 版权归原作者所有，如有侵权，请联系我们
怎样创建Auto CAD图层
工具/原料
- Auto CAD2016
1、 打开“图层特性管理器”对话框
鼠标左键选择菜单“格式”/选择“图层”选项（图1）；或选择“图层”选项卡/选择“图层特性”选项（图2）；或命令窗口输入“layer（或字母la）”（如图3），然后按回车键Enter即可，系统便会自动打开“图层特性管理器”对话框（如图4）。
- 相关内容未经许可获取自百度经验
2、新建图层 “点划线”
鼠标左键选择 “图层特性管理器”对话框/选择“新建图层（N）”选项；或在键盘按快捷键Alt N便可以新建图层1、2、3…。这里我们新建“图层1”（如图5）。
3、设置图层
（1）、重命名图层，将图层1、2、3…更改为细实线、粗实线、点划线… 鼠标左键双击选中“图层1”处；或鼠标左键选中“图层1”处，然后单击右键，在下拉菜单栏中鼠标左键选中“重命名图层”栏；或在键盘按快捷键F2便可以重命名图层的名称。这里我们将“图层1”重命名为“点划线”（如图6）。

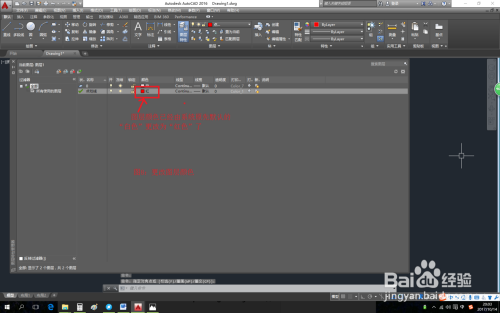

（2）、更改图层颜色 鼠标左键单击选中“点划线”图层对应的颜色“白色”（新建时，系统默认的）处；或鼠标单击右键，在下拉菜单中选中“选择颜色”，系统便会自动弹出“选择颜色”对话框（如图7），在“选择颜色”对话框可以选择自己要更改为的颜色。这里我们将颜色选择为红色（如图8）。

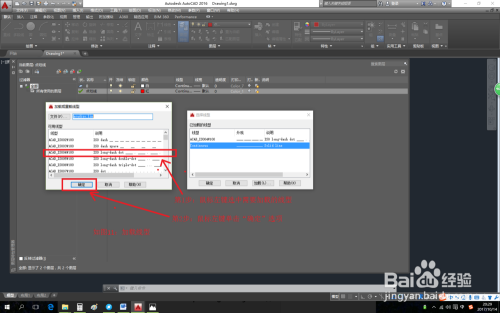

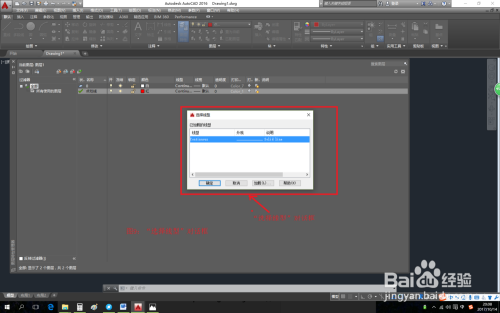

（3）、更改图层线型 鼠标左键单击选中“点划线”图层对应的线型“Continuous”（新建时，系统默认的）处；或鼠标单击右键，在下拉菜单中选中“选择线型”，系统便会自动弹出“选择线型”对话框（如图9）。 “选择线型”对话框中 “点划线”线型，需要加载。鼠标左键单击选择“加载（L）”选项，或在键盘按快捷键“L”，系统便会自动打开“加载或重载线型”对话框（如图10），在“加载或重载线型”对话框可以加载自己要更改为的线型，这里我们加载“点划线”线型，在“加载或重载线型”对话框中鼠标左键选中ACAD_ISO04W100 ISO Long-dash dot的“点划线”线型，然后鼠标左键单击“确定”选项（如图11），就把我们需要的线型加载到“选择线型”对话框里面了。最后返回“选择线型”对话框，鼠标左键选中我们刚刚加载的ACAD_ISO04W100 ISO Long-dash dot线型，然后然后鼠标左键单击“确定”选项（如图12），这样就可以将系统默认的线型Continuous Solid Line更改为我们刚刚加载的ACAD_ISO04W100 ISO Long-dash dot线型了。

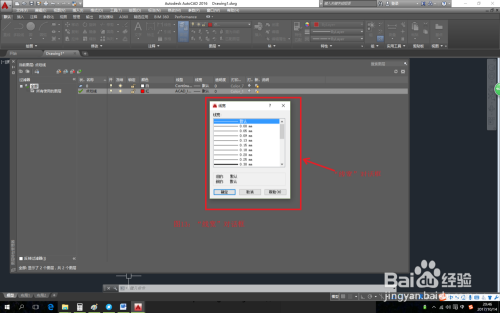

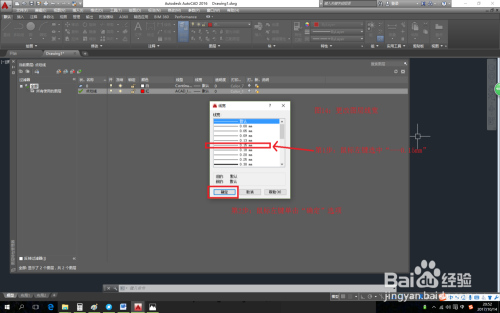

（4）、更改图层线宽 鼠标左键单击选中“点划线”图层对应的线宽“——默认”处；或鼠标单击右键，在下拉菜单中选中“选择线宽”，系统便会自动弹出“线宽”对话框（如图13）。这=鼠标左键单击0.15mm，然后鼠标左键单击“确定”选项（如图14），我们就将线宽由“——默认”更改0.15mm了
4、新建其它图层
这样，就基本设置好 “点划线”图层（如图15）了。其他图层，比如细实线、粗实线、双点划线，边界线等可以参考上面的方法操作。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
