CAD修剪的用法
来源：互联网
2023-03-17 23:55:19 411
CAD是学习生活中常用的软件之一，它功能非常强大。常常到了想用的时候就忘了什么功能该用在哪儿。下面小编来介绍下修剪的具体用法和延伸运用！
工具/原料
- 打开CAD软件的电脑
方法/步骤
打开CAD，启动修剪的方式有两种：
1、点击工具栏中修剪符号，如上图。
2、输入命令【TRIM】或【TR】，按回车键或空格键启动
修剪的功能是“以一条线为边界，修剪另一条线”。
如下图：我们将3条线分别编号，如果想要修剪其中一条，如修剪2号线的左边或右边，我们启动修剪命令后。
先选择“1号线”，按回车键或空格键。
弹出下图字样，选择需要修剪的部分：“2号线”的左边或右边。即可修剪“2号线”（当然，可以反复修剪与“1号线”相交的其他线）。
同理想要修剪“1号线”的上部或下部，就可以开启修剪后先选择“2号线”，按回车键或空格键；在选择需要修剪的“1号线”上部或下部。
还有一种更加简单的修剪办法，如果我们需要修剪1号线”下部和“2号线”的右边时，又不想重复两次这样的步骤，那么就可以：
启动修剪后，直接按回车键或空格键，接着直接选择需要修剪的部分：“1号线”下部和“2号线”的右边。如图，这时候修剪命令会修剪选中的线段直到交点处停止，这在一些情况下大大方便了我们的使用。
这时候有朋友会问，那“3号线”呢，没有相交就不能修剪吗？
不是的，这里修剪的功能还有很多，修剪“3号线”还是和修剪“2号线”的原理一样，这里是将“1号线”延伸，就可以修剪不相交的线了。
具体操作为：开启修剪后，先选择“1号线”，按回车键或空格键。

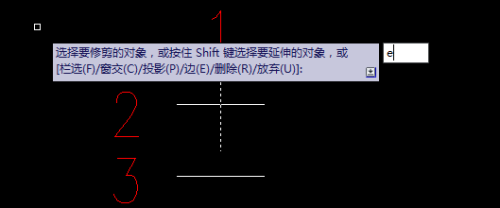

输入【E】，选择【延伸】；选择要修剪的3号线位置。修剪完成。
修剪在CAD绘制中运用广泛，经常使用就能熟练运用！
祝大家工作顺利。
注意事项
- 相交但没有凸出部分无法修剪
- 选择不延伸，只能修剪相交的直线
