酷家乐导入CAD画户型
来源：互联网
2023-03-17 23:55:25 版权归原作者所有，如有侵权，请联系我们
把CAD户型图纸导入酷家乐里面，把户型画出来是非常简单的。过去在CAD里面画一个户型图需要很长的时间才能画出来，但从接触到酷家乐后，我就不想再用CAD的，真是太方便，简单了。
工具/原料
- 电脑 酷家乐软件 CAD图纸
方法/步骤

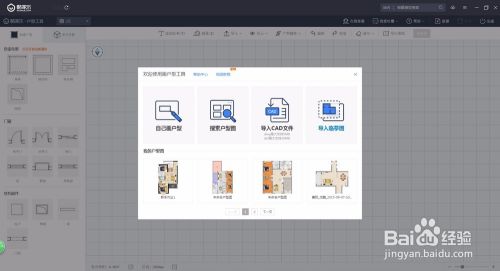

首先把开酷家乐软件，点击“开始设计”，弹出以下对话框。
然后点击“导入CAD文件”，在这里我们就选中事先准备好的CAD文件。
注：CAD文件，我们要先把其它多余的内容删除，只留下户型图。
弹出对话框点确认就好。
这样基本的户型就完成了，但我们还需要进入一点调整。要看空间的墙体是不是闭合。就需要点击窗口右下角的“显示CAD图”的，前面的小窗口关掉。
观察绘图窗口，若出现如下图（中）有地板的地方的墙体是闭合的，没有的地方的墙体是没有闭合的。
那么我们就要把所有的墙体调整成闭合的
调整的方法：把一个墙的端点拖向别一个墙的端点，这样一个墙体就闭合了，才能方便我们下一步操作。
然后其它的墙都同这样的方法，全部闭合完成如下图。
注：在闭合墙体的时候，也同时把多余的墙体删除。
删除墙体的方法：把墙体选中后会弹出如图一样的小窗口和三个图标，第三个就是删除图标，点击一下，多余的墙体就删除了。
然后我们来画门和窗，把“显示CAD图”的，前面的小窗口勾选。绘图界面就显示了我们的CAD图。然后在有门的地方，就添加门；有窗户的地方，就添加窗户。
操作方法：点击左侧工具栏中的门，在绘图窗口里面，门的位置就点击一下，这样门就画好了。
但是方向我们看到了，门的方向不对。但我们看到门的右侧有三个按钮，其中一个一按钮就是”旋转“，可以点击它对门进行旋转，得到我们想要的效果。下面也有属性可以调整它的大小。
窗户的添加和门的添加是一样方法，这样我们的CAD图就导入到 了酷家乐，就可以点击右上角的”3D装修“，我们就可以进行装修设计了。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
