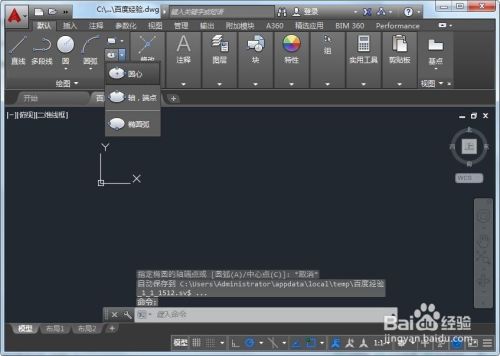

CAD中有三种画椭圆的方式:【圆心】【轴,端点】【椭圆弧】
在命令栏中输入椭圆命令的快件方式“EL”,按一下空格键,这时在命令行中提示我们指定椭圆的轴端点或【圆弧(A) 中心的(C)】,这即是画椭圆的三种方式

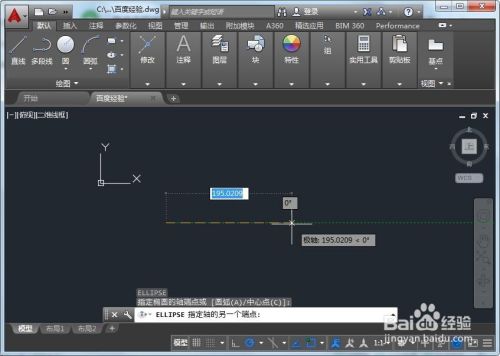

我们直接按默认,指定椭圆的轴端点,然后在命令行中输入100,按一下空格,这儿就指定了椭圆一根轴的长度

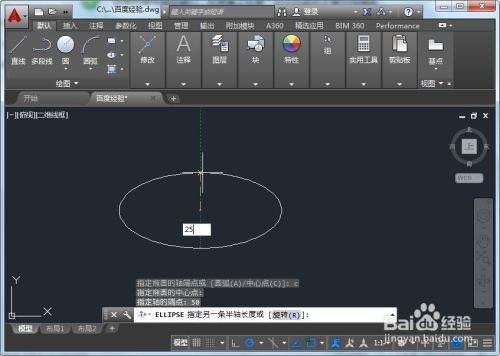

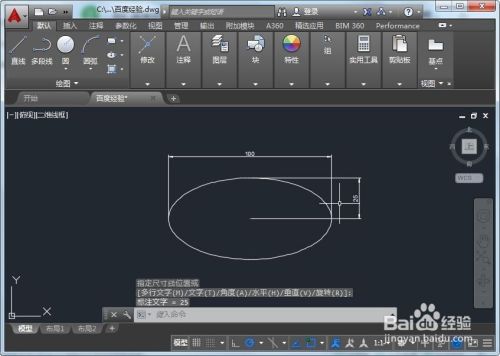

接着指定另一根半轴的长度,输入25,按空格键,即完成了椭圆绘制
如果按圆心的方式绘制,则:输入快捷命令EL,然后空格键,然后输入C,再按一下空格

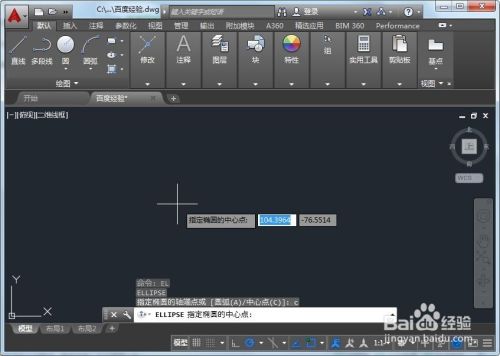

这是后提示指定圆心,在屏幕上任意一点点击鼠标左键完成指定

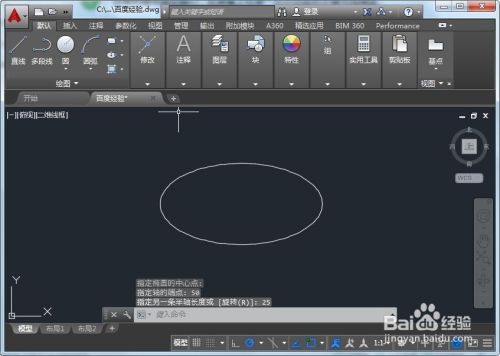

然后制定椭圆的两个轴端点,我们分别输入50,按一下空格键;25,在一下空格键,这样即完成绘制
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考!
