CAD中怎么画多段线
来源：互联网
2023-03-17 23:55:27 版权归原作者所有，如有侵权，请联系我们

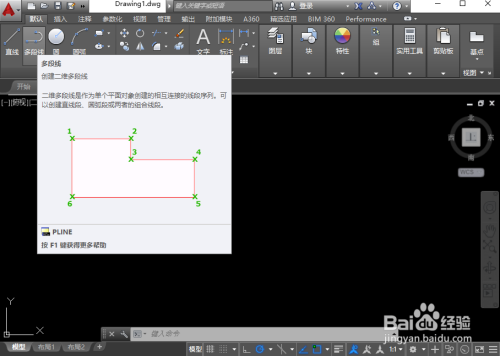

通过多段线，可以连续画出直线、圆弧，还可以改变线段首尾的线宽。连续画出的直线、圆弧属于同一图元。
工具/原料
- CAD
方法/步骤

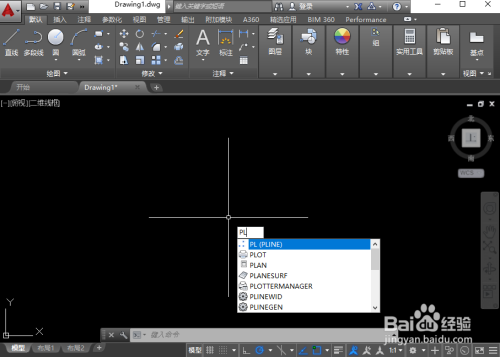

在命令栏中输入直线命令的快件方式“PL”，按一下空格键，这时提示我们指定起点

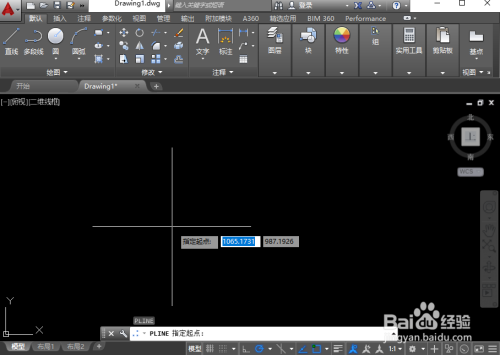

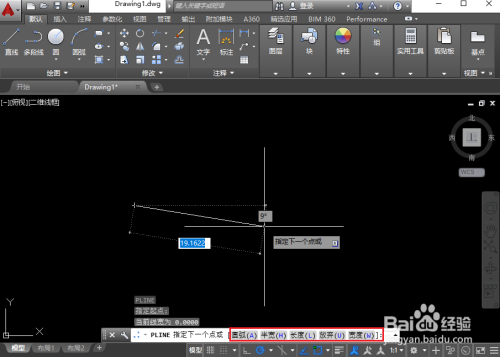

在屏幕上任意位置点一下鼠标左键，这样就指定了起点，接着指定下一点或进行圆弧（A）、半宽（H）、长度（L）、放弃（U）、宽度（W）的切换

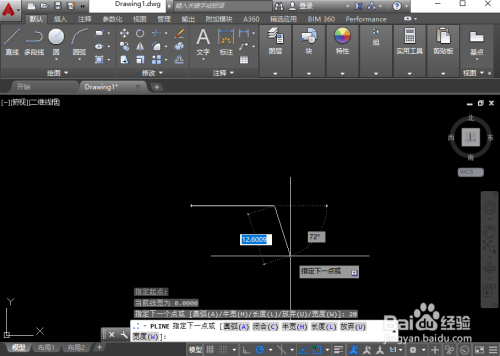

我们先指定第二点（直接输入20，然后按空格键），这时如果我们要切换为画圆弧，则输入A，然后按一下空格，这样就可以画圆弧了
这时如果我们需要改变线宽，则输入W，然后按一下空格键，这时提示输入起点宽度，输入5，接着输入端点宽度（我们输入0），这样我们可以画出一个箭头

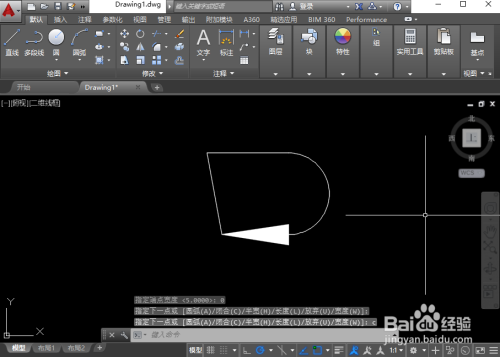

这时，如果我们要闭合多段线，我们输入C，按一下空格，即可封闭多段线
半宽（H）等其他操作跟其他的类似
注意事项
- 如有疑问，请点击下方“我有疑问”留言
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
